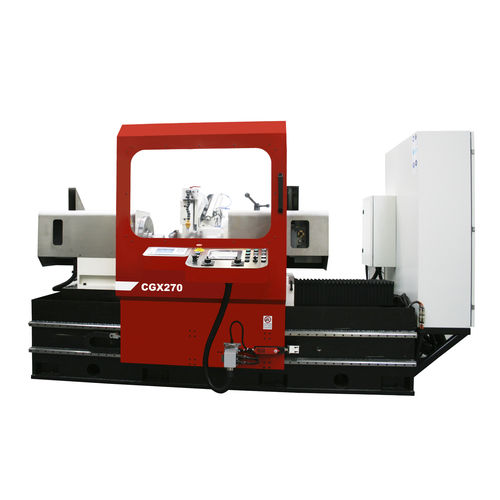

Rundschleifmaschine CGX270-600

für KurbelwelleCNCmit hoher Produktionskapazität

Diese Kurbelwellenschleifmaschine wurde für unterschiedliche Anforderungen entwickelt: Überholung und Produktion von Einzelstücken. Dank ihrer Flexibilität und ihrer Optionen bietet diese Maschine eine hohe Einsatz- und Fertigungsgeschwindigkeit und gewährleistet Genauigkeit und Wiederholbarkeit. SPEZIFIKATIONEN Höhe der Spitzen 270 [mm] Schwenkbarer Tisch 540 [mm] KONSTRUKTIVE MERKMALE Die Maschine bewegt den Schleifkopf. Das Werkstück wird vom Spindelstock, der auf dem Sockel befestigt ist, und vom Reitstock, der sich mit Hilfe von Luft auf der Tischauflage bewegt, eingespannt. Der Schleifscheibenschlitten ist auf der Z- und X-Achse über eine Kugelumlaufspindel und Führungsschienen beweglich. Diese Lösung mit beweglicher Schleifscheibe erlaubt es, die Abmessungen der Maschine zu reduzieren. Der Maschinensockel besteht aus COMPOSITAL®, einer neuen lösung, die aus einer Harz-Granit-Mischung besteht, die in ein geschweißtes stahlgehäuse, das Folgendes ermöglicht: - Reduzierung der Vibrationen an der Maschine - die Temperatur konstant zu halten - Verbesserung der Festigkeit Der Reitstock wird durch ein Luftfederungssystem bewegt, das es ermöglicht den Reitstock ohne Kontakt zwischen Tischoberfläche und tischoberfläche und der Reitstockbasis. TECHNOLOGIE Messtaster für verschiedene Positionsmessungen In-Prozess-Messsystem mit Doppeltaster ANWENDUNGEN AUTOMOBILBAU - UMBAUARBEITEN
