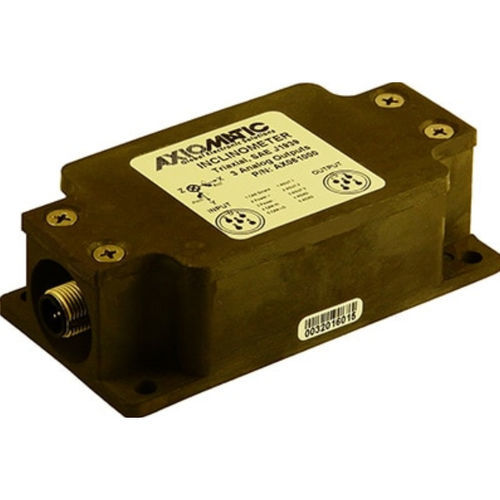

Der triaxiale Neigungsmesser ist für die genaue Messung von Neigungswinkeln in drei Richtungen und im Bereich von ±180º ausgelegt. Die aufgelösten Winkel können dann an den SAE J1939-Feldbus gesendet oder als Spannungen über drei verfügbare Neigungssignalausgänge ausgegeben werden. Dank eines leistungsstarken Mikrocontrollers und eines MEMS-Sensors kann das Neigungsmessgerät die Winkelinformationen entsprechend den Anforderungen des Benutzers vorverarbeiten.
Der Controller liefert zuverlässige, genaue und stabile Neigungswinkeldaten in Echtzeit.
Spezifikationen
Messbereich
Triaxial: -180º bis 180º (0 bis 360º)
Ausgang(e)
3 analoge Ausgänge
Kommunikation
1 CAN-Anschluss (SAE J1939)
CAN-Baudrate
Auto-Baud-Rate-Erkennung
Betriebsspannung
12/24 VDC nominal (9-36 VDC)
Steuerlogik
Benutzerprogrammierbare Funktionalität mit Hilfe des elektronischen Assistenten (EA),
P/N: AX070502 oder P/N: AX070506K
Gehäuse
Eloxiertes Aluminiumgussgehäuse, mit Dichtung und O-Ringen
Verbindung(en)
2 5-polige M12-Rundsteckverbinder (A-kodiert)
Betriebstemperatur
-40 bis 85 ºC
-40 bis 185 ºF
Anwendungen
Landwirtschafts-, Off-Highway- und Bergbaumaschinen
Nivellierung und Stabilisierung von Plattformen in Industriemaschinen
Bestandteil von Navigationssystemen
---
