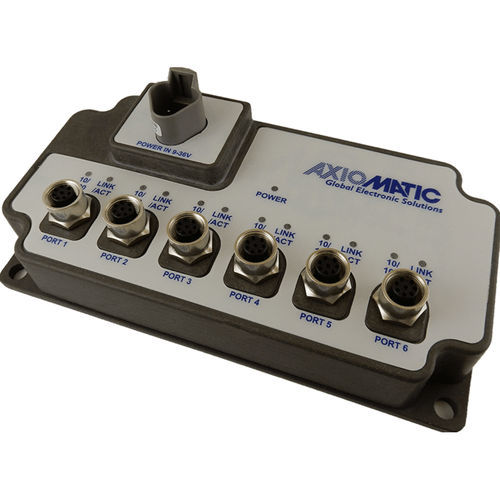

Der Ethernet-Switch arbeitet als unverwalteter Switch, der die Kommunikation von 6 verschiedenen Ethernet-fähigen Geräten verarbeiten kann. Jeder Anschluss kann mit bis zu 100 MBit/s kommunizieren und verfügt über LED-Anzeigen, die den Status der Anschlüsse anzeigen. Dieses Modul kann entweder über den Stromeingang oder über Port 1 mit Strom versorgt werden. Es kann auch zwei externe Geräte über die Ports 2 und 3 mit Strom versorgen, indem es sie mit dem Stromeingang verbindet. Jeder dieser beiden Anschlüsse verfügt über einen Überstromschutz, der bei 1 A auslöst.
Spezifikationen
Eingang(e)
1 Zubehörschaltereingang, 0-36Vdc
Schalter aktiviert > 2,0 Vdc
Schalter deaktiviert < 0,8 Vdc
Der Zubehöreingangsschalter kann das Gerät und die Stromzufuhr von Port und 3 abschalten.
Wenn die Stromversorgung über Anschluss 1 erfolgt, wird der Zubehöreingangsschalter ignoriert.
Ausgang(e)
Der Stromausgang ist an den Anschlüssen 2 und 3 verfügbar.
9...36Vdc (Vps)
1.stromstärke maximal 4A
Ethernet-Anschluss(e)
Auto-MDIX LAN 10/100 Base-T
Bis zu 100 m Übertragungsdistanz
10 oder 100 Mbps Übertragungsgeschwindigkeit
Betriebsspannung
12VDC oder 24VDC nominal (8...36 VDC)
Gehäuse
Aluminiumguss, eloxiert
7.250 x 3.750 x 1.694 Zoll
184.15 x 95,25 x 43,04 mm (L X B X H)
Verbindung(en)
6 CONEC M12 8-polige Steckverbinder (A-codiert), P/N: 43-01332 (Steckverbinder 1-6).
Betriebstemperatur
-40 bis 65 ºC
40 bis 149 ºF
Konformität
CE-KennzeichnungErfüllt die EMV-Richtlinie
cURus nach UL60950
EN60950-1
FCC Teil 15
RoHS-Richtlinie
Anwendungen
Bergbau-Ausrüstung
Off-Highway-Ausrüstung
---
