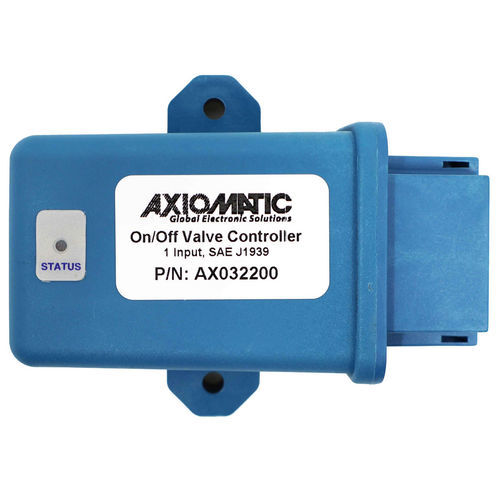

Digitaler Ventilsteuergerät AX032200

für Magnetventilhydraulisch

Das Ventilsteuergerät mit 1 digitalem Signal und 2 digitalen Ausgängen verfügt über einen digitalen Signaleingang bis zu +Vps (Zündschaltersignal) und 2 digitale Ausgänge bis zu 4 A. Er wird in einem kompakten, vollständig abgedichteten Gehäuse mit Schutzart IP67 geliefert. Dieses Produkt erfüllt die Überspannungsanforderungen von SAE J1445. Spezifikationen Eingang(e) 1 Zündsignal-Eingang 0 bis +Vps Optionale Eingangskonfiguration als ein digitaler Eingang mit 10K Pull-up oder Pull-down Geschützt gegen Kurzschlüsse gegen Masse oder +Vps Ausgang(e) Hohe Seite Stromabtastung, geerdete Last Überstromschutz gegen Kurzschluss mit GND oder +Vps Digital On/Off: Versorgung von der Stromversorgung oder aus Last darf bei Versorgungsspannung nicht mehr als 4A ziehen Betriebsspannung Die minimal zulässige Versorgungsspannung für den Power-Pin beträgt 7 VDC. 12 V oder 24 Vdc nominal; 8...36 Vdc Gehäuse Geformtes Gehäuse, integrierter Stecker Nylon 6/6, 30% Glas Ultraschall-geschweißt Verbindung(en) Integrierte 8-polige Buchse (TE Deutsch äquivalent P/N: DT04-08PA) Betriebstemperatur -40 bis 85 ºC -40 bis 185 ºF Anwendungen Zündschaltergesteuerte Ventilsteuerung für Auf/Zu-Ventile.
