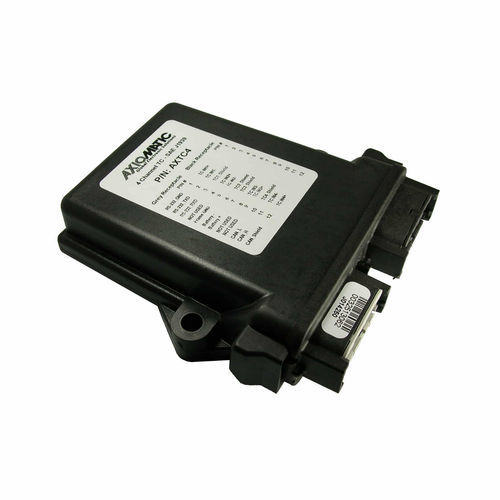

Temperaturmessmodul AXTC4

elektronischThermoelementCAN-Bus

Das Thermoelementmodul überwacht bis zu 4 Kanäle mit Thermoelementen vom Typ J, K oder T. Die Temperaturinformationen werden über den SAE J1939 CAN-Bus an das Motorsteuerungssystem übermittelt. Die Temperaturinformationen können Abgastemperatur, Wicklungstemperatur und die Überwachung der Flüssigkeitstemperatur umfassen. Alle Kanäle sind vollständig isoliert und messen die Temperaturen zur gleichen Zeit. Die Temperaturdaten werden automatisch über den CAN-Bus gesendet, wenn die Stromversorgung eingeschaltet wird. Während der Einrichtung kann der Bediener den Regler über den Axiomatic Electronic Assistant für eine Vielzahl von Anwendungen konfigurieren. Die integrierte Diagnosefunktion kann die Erkennung von Drahtbrüchen anzeigen. Die CAN-Kommunikation erfolgt über eine isolierte CAN-Schnittstelle mit SAE J1939-Protokoll. Spezifikationen 250 kbit/s Betriebsspannung 12V oder 24Vdc nominal Isolierung Vollständige Kanal-zu-Kanal-Isolierung und Isolierung von der CAN-Leitung, anderen Eingängen und der Spannungsversorgung Gehäuse Hochtemperatur-Nylongehäuse, TE Deutsch PCB-Gehäuse (EEC-325X4B) 4.62 x 5,24 x 1,43 Zoll 117.42 x 133,09 x 36,36 mm Anschluss(e) Deutsch DTM Serie 24-polige Buchse (DTM13-12PA-12PB-R008) Betriebstemperatur -40 bis 85 ºC -40 bis 185 ºF Anwendungen Stromerzeuger Se
