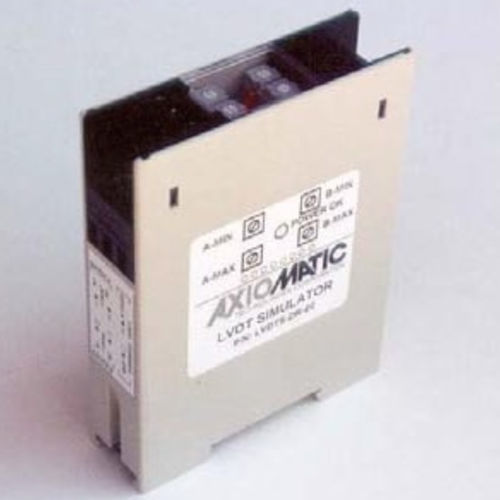

Simulator LVDTS-DR-02

Der LVDT/RVDT-Simulator wird zum Testen von LVDT- (Linear Variable Differential Transformer) oder RVDT- (Rotary Variable Differential Transformer) Sensoren verwendet. Über einen Steuersignaleingang von 0 - 10 VDC und einen Erregungseingang (Antriebseingang) liefert das Gerät zwei Simulationsausgänge von 1 - 5 VAC. Ein interner 3kHz-Oszillator kann als alternative Erregungsquelle verwendet werden. Beide Ausgänge sind vollständig isoliert. Das Gerät kann mit einer Eingangsspannung von 4 bis 32 VDC versorgt werden. Wenn die Eingangsspannung von 0-10VDC ansteigt, steigt die Ausgangsspannung A von 1 auf 5VAC und die Ausgangsspannung B sinkt von 5 auf 1VAC. Die Werkseinstellungen für den Offset (Minimum) und die Spanne (Maximum) sind vom Benutzer einstellbar. Die Phasendifferenz zwischen Eingängen und Ausgängen beträgt 60 Grad. Eine LED zeigt an, ob die Stromversorgung eingeschaltet ist. Das Gerät ist konform beschichtet und in einem Gehäuse für DIN-Schienenmontage erhältlich. Spezifikationen Eingang(e) 0-10VDC Befehlssignaleingang 2-10 VAC Antriebseingang (5VAC nominal) Ausgang(e) 2 Simulationsausgänge 1-5VAC und 5-1VAC 60° Phasendifferenz zwischen Eingangs- und Ausgangssignalen 1 Oszillatorausgang 3kHz, 3VAC Einschwingzeit 30 ms Betriebsspannung 4-32 VDC Gehäuse 16 Ampere max. Nennstrom Polycarbonat 75 x 98,5 x 22,5 mm (B x H x T) 2.95 x 3,87 x 0,88 Zoll Verbindung(en) Schraubklemmen für 14-24 AWG-Draht Konformal beschichtete PCB Betriebstemperatur -40 bis 85 ºC -40 bis 185 ºF
