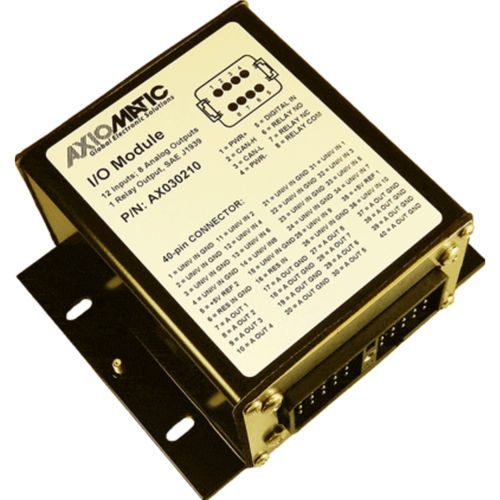

Analoges E/A-Modul AX030210
digitalCAN-BusCAN

Analoges E/A-Modul - AX030210  - Axiomatic Technologies Corporation - digital / CAN-Bus / CAN
Analoges E/A-Modul - AX030210  - Axiomatic Technologies Corporation - digital / CAN-Bus / CAN
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Signaltyp
digital, analog
Bus
CAN-Bus, CAN, SAE J1939
Anzahl Ausgänge/Eingänge
mit Relais-Ausgang, 12 E, mit PWM-Ausgang, 8 Analogausgänge
Anwendung
Spannung, Frequenz
Weitere Eigenschaften
konfigurierbar, robust, IP67, IP65, universell, Edelstahl

Beschreibung

Mit dem CAN-E/A-Modul mit 12 Eingängen, 8 Analog- und 1 Relaisausgang können Maschinensteuerungsnetzwerke durch Hinzufügen von E/A zum CAN-Bus erweitert werden. Die Steuerung verfügt über 1 isolierten CAN-Anschluss für benutzerdefinierte Kommunikation über den Bus. Es akzeptiert bis zu 10 analoge (0-5 V, 0-10 V, 0-20 mA oder 4-20 mA), digitale, PWM-, Impuls- (Frequenz oder Drehzahl) oder Zählereingänge. Zwei Spannungsreferenzen (vom Benutzer als +5 oder +10 V konfigurierbar) sind für die Versorgung externer Sensoren vorgesehen. Ein digitaler Eingang und ein Widerstandseingang ermöglichen zusätzliche Schnittstellen. Jeder Eingang kann so konfiguriert werden, dass er den Eingangswert misst und die Daten an ein SAE J1939 CAN-Netzwerk sendet. Das E/A-Modul bietet 8 analoge Ausgänge (0-5 V, 0-10 V, +/-5 V, +/-10 V, 0-20 mA, 4-20 mA) sowie einen Relaisausgang der Form C. Über das CAN-Netzwerk werden Diagnosemeldungen für den Status der Eingänge oder Ausgänge bereitgestellt. Das robuste Gehäuse der Schutzart IP67 und der 12- oder 24-V-Eingang eignen sich für Anwendungen in der Stromerzeugung und in großen Motoren Spezifikationen Eingang(e) 0-5V, 0-10V, Digitale Eingänge für Schnittstelle zu Schaltern usw. 16-Bit-Zählereingänge von Sensoren oder Dieselmotor-ECMs 1 ohmscher Eingang Selbstkalibrierend im Bereich von 25 Ohm bis 250 kOhm 1 digitaler Eingang (Active High oder Active Low) Ausgang(e) 0-5V, 0-10V, +/-5V, +/-10V 2 +5V/+10V Betriebsspannung 12VDC oder 24VDC nominal (9...32 VDC Stromversorgungsbereich) Steuerlogik Aluminium-Strangpressprofil mit Endplatten aus Edelstahl Verbindung(en) 40-poliger TE-Deutsch-Stecker P/N: DRC13-40PA 8-poliger TE-Deutsch-Stecker P/N: DT13-08PA Betriebstemperatur -40 bis 85 ºC -40 bis 185 ºF Benutzer-Konfigurierbarkeit Axiomatic Elektronischer Assistent, P/N: AX070502 oder AX070505K Anwendungen Stromerzeugung Stationäre Energie

---
