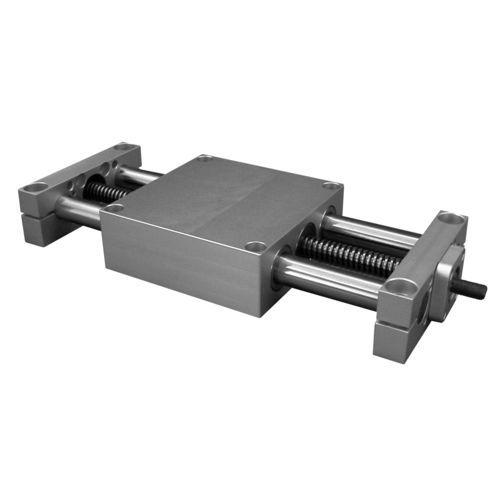

Schrauben-Führungstisch Type 308

motorisiertTrapezgewindespindelLinearray

Positioniertisch oder Linearachse für einen Elektromotor 2-Säulen-Führung auf Kugelbuchsen (Gleitbuchsen auf Anfrage) Optionen: Motoranpassung (Motor nicht mitgeliefert) XY-Tischbefestigung Grundplatte Wellenabgang auf der gegenüberliegenden Seite Doppelschlitten mit gegenläufigem Gewinde (auf Anfrage) Motoranpassung für Lineartisch Diese Tische mit Trapezgewindetrieb werden ohne Motor geliefert, jedoch kann die Anpassung Ihres Motors unsererseits vorgenommen werden, er integriert die Befestigungsglocke und die Motorwellenkupplung. Einige Anpassungen sind Standard, insbesondere für Standardmotoren (NEMA17 oder NEMA23). Tische mit Trapezgewindetrieb für Motoren Der Trapezgewindetrieb ist irreversibel und die axiale Genauigkeit dieser Tische beträgt <0,15 mm (in der Praxis 0,02 bis 0,10 mm). Der maximal erreichbare Hub beträgt 750 mm, und jeder nicht standardmäßige Zwischenhub kann erreicht werden. Bei der XY-Kreuztischausführung werden die Tische direkt durch das Gehäuse hindurch übereinander montiert, wobei bei der Option 308922* glatte Bohrungen in den Tischkörper eingebracht werden. Für präzisere Positionieranwendungen sind diese Tische mit Kugelgewindetrieb erhältlich.
