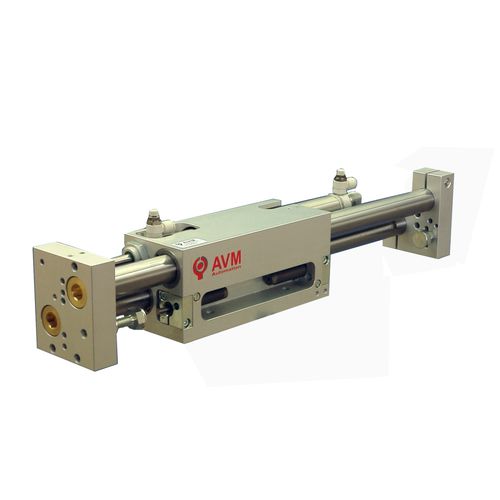

Linearray-Manipulator Type 37

pneumatischmit GreifsystemPositionierung

Pneumatischer Linear-Manipulator mit Motorisierung durch ISO-Pneumatikzylinder. Für die Realisierung von pneumatischem Pick & Place. Führung durch 2 Säulen auf Kugelbuchsen und Endschalter auf einstellbaren mechanischen Anschlägen. Es werden hydraulische Stoßdämpfer, induktive Sensoren und Durchflussbegrenzer geliefert. Optionen: Zwischenstellung am pneumatisch einziehbaren Austritt Mechanische Schaftverriegelung Pneumatische Pick-and-Place- und 3-Achsen-Manipulatoren Die Kombination von 2 pneumatischen Manipulatoren ermöglicht es, einen Pick&Place (XZ-Manipulator) für Montage, Beladung, Verpackung, Transitmaschinen, usw. zu realisieren. Durch die Kombination mit der Portalachse lassen sich 3-achsige kartesische Pneumatikmanipulatoren realisieren. Ausgestattet mit hydraulischen Stoßdämpfern, induktiven Sensoren und Durchflussbegrenzern sind diese pneumatischen Manipulatoren montage- und verdrahtungsfertig. Optimierte Endlageneinstellungen Die Feineinstellung des Hubs erfolgt durch mechanische Anschläge ohne Eingriff an den hydraulischen Stoßdämpfern und induktiven Sensoren: dies spart Zeit, garantiert die Zuverlässigkeit der Einstellung und sichert eine optimale Lebensdauer dieser Komponenten. Pneumatischer Manipulator mit Zwischenstellung Ein Zwischenstellungsmodul am Austritt ermöglicht es, 2 verschiedene Hübe bei gleicher Positioniergenauigkeit zu erreichen. Diese Module werden bei vertikalen Manipulatoren eingesetzt, wenn sich die Aufnahme- und Abgabestation nicht auf gleicher Höhe befindet, sie werden aber auch horizontal eingesetzt, z.B. um ein fehlerhaftes Werkstück in einen Auslaufschacht zu befördern
