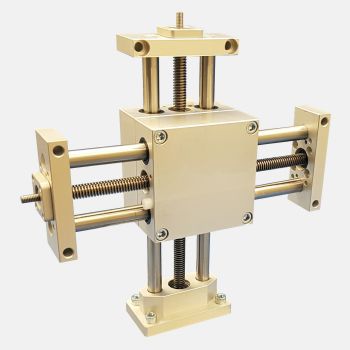

YZ-Positioniertisch Type 308N

XZXYZPräzision

Positioniertisch oder Linearachse für einen Elektromotor Verstärkte Endbefestigung für vertikale Anwendung Antrieb durch Kugel- oder Trapezgewindetrieb Führung durch 2 Säulen auf Kugelbuchsen (oder Gleitbuchsen in Trapezgewindetrieb) Optionen: Motoranpassung (Motor nicht mitgeliefert) Tischmontage XZ oder XYZ Motoranpassung für Hubtisch Diese Hubtische werden ohne Motor geliefert, jedoch kann die Anpassung Ihres Motors unsererseits vorgenommen werden, er integriert die Befestigungsglocke und die Motorwellenkupplung. Einige Anpassungen sind Standard, insbesondere für Standardmotoren (NEMA17 oder NEMA23). Vorstellung der motorisierten Hubtische Der Trapezgewindetrieb ist irreversibel und die axiale Genauigkeit dieser Tische beträgt <0,15 mm (in der Praxis 0,02 bis 0,10 mm). Der Kugelgewindetrieb ist reversibel und die axiale Genauigkeit dieser Tische beträgt <0,07 mm. Der maximal erreichbare Hub beträgt 300 mm, und jeder nicht standardmäßige Zwischenhub kann erreicht werden. Montage der Tische in XZ-, YZ- oder XYZ-Systemen Bei der XZ-Kreuztischausführung werden die Tische direkt durch das Gehäuse hindurch übereinander montiert, wobei bei der Option 308922* glatte Bohrungen in den Tischkörper eingebracht werden Bei YZ- oder XYZ-Tischkonstruktionen wird die Endplatte des Hubtisches am Körper oder an der Grundplatte eines Horizontaltisches vom Typ 308 montiert. Normalerweise werden sie bei vertikaler Anwendung über die Endplatte montiert, es ist aber auch möglich, sie bei horizontaler Anwendung durch den Körper zu befestigen, wobei die zu bewegende Last auf der verstärkten Endplatte fixiert ist.
