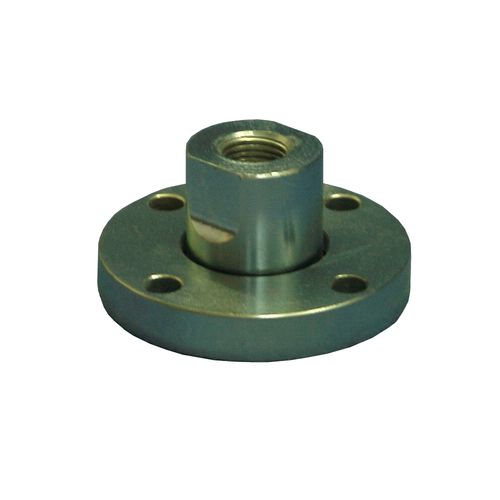

Starre Kupplung Type 5133

für KolbenstangeEdelstahlverzinkter Stahl

Schwimmkupplungen für pneumatische, elektrische oder hydraulische Zylinderstangen Verzinkter oder rostfreier Stahl 304L Mit Axialspiel oder einstellbarem Spiel Für Stangengewinde M6 M8 M10x1,25 M12x1,25 M14x1,5 M16x1,5 M16x2 M18x1,5 M20x1,5 M27x2 Schwimmkupplung für Zylinderstange Diese Stangenkupplungen werden verwendet, um die Stange eines pneumatischen (oder elektrischen) Zylinders mit einem beliebigen zu bewegenden Teil zu verbinden, wobei jegliche Belastung der Stange vermieden wird. Diese sind in 2 Versionen erhältlich: . mit Axialspiel ( Die Ausführung mit Axialspiel ermöglicht den radialen Ausgleich der Zylinderstangenachse, dies ist der pneumatische Standard => Bei der Ausführung mit einstellbarem Spiel kann das Axialspiel: – reduziert werden, indem die Zylinderstange gegen den Innenbolzen geschraubt und dann ganz leicht abgeschraubt wirdKupplung mit einstellbarem Spiel (dann mit der Zylinderstangenmutter gegen die Kupplung verriegeln) – entfernt werden, indem die Zylinderstange gegen den inneren Zapfen geschraubt und angezogen wird, dann mit der Mutter der Zylinderstange gegen die Kupplung blockiert wird; es ist dann sicherzustellen, dass die Kupplung und die Zylinderstange vor der Blockierung gut ausgerichtet sind; führen Sie diesen Vorgang durch, wenn sich die Zylinderstange so weit wie möglich in zurückgezogener Position befindet und ohne Zwang auf ihr inneres Lager.
