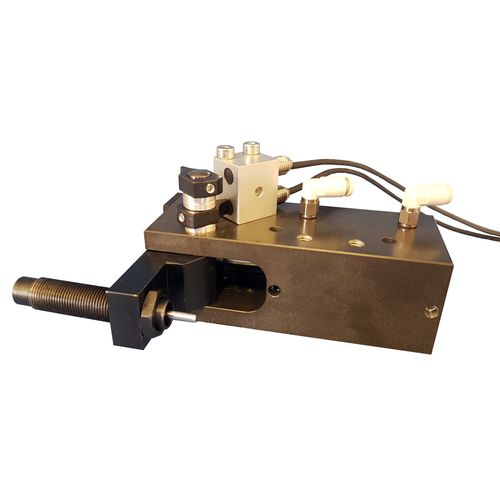

Anschlag für Förderanlage 3593006

Pneumatischer Stopper mit einziehbarem Finger durch Drehung um 90° in Bewegungsrichtung der Palette Verriegelung durch Kniegelenkprinzip Optionen : Positionserkennung 3 mögliche Kontakte am einziehbaren Finger: . Hydraulischer Stoßdämpfer . Elastischer Stoßdämpfer . Mechanischer Anschlag Funktionsprinzip des einziehbaren Anschlags Dieser einziehbare Anschlag wird durch einen doppeltwirkenden Pneumatikzylinder betätigt. Er wird durch eine 90°-Drehung des Fingers zurückgezogen. Wenn er zum Stoppen des beweglichen Elements eingerastet ist, wird er durch das Kniegelenkprinzip mechanisch verriegelt. Der einziehbare Finger hält einer Stoßkraft von bis zu 1280 N stand, aber eine Dämpfung an der Kontaktstelle (elastisch oder hydraulisch, je nach Anwendung) ist in der Regel erforderlich. Die Erkennung durch 2 Ø8 induktive Sensoren ist optional erhältlich. Einsatz des pneumatischen einziehbaren Anschlags Es gibt 3 gängige Anwendungen für diesen einziehbaren Anschlag: • Erstellen eines Fördererstopp, Palettenstopper, Vereinzeler, Stopperzylinder • Erreichen einer Zwischenstellung eines Manipulators oder eines pneumatischen Linear-Portalkrans • Die Referenzierung eines Produkts auf einem Posten
