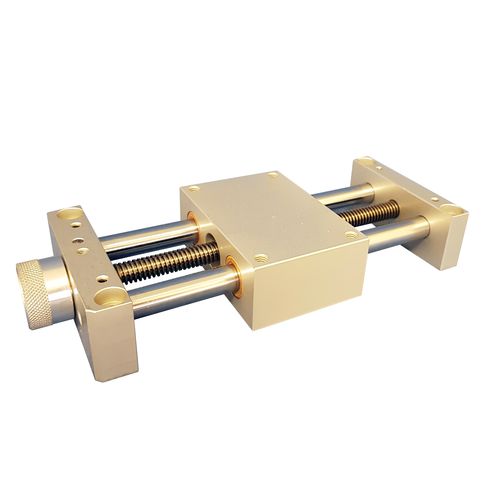

XY-Positioniertisch Type 309B/C
XYZYZmanuell

XY-Positioniertisch
XY-Positioniertisch
XY-Positioniertisch
XY-Positioniertisch
XY-Positioniertisch
XY-Positioniertisch
XY-Positioniertisch
XY-Positioniertisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Ausrichtung
XY, XYZ, YZ
Typ
manuell
Achszahl
2-Achs, 3-Achs
Weitere Eigenschaften
kompakt, Aluminium, Positionsanzeiger, Trapezgewindespindel
Hub

Max: 200 mm
(7,874 in)

Min: 0 mm
(0 in)

Ladung

1 kg, 2 kg, 5 kg
(2,2 lb, 4,41 lb, 11,02 lb)

Beschreibung

Wirtschaftlicher manueller Positioniertisch mit Trapezgewindetrieb. Bedienung über Rändelknopf. Geführt von 2 Säulen auf Bronzebuchsen. Optionen: Positionsanzeige Verriegelung in Position Grundplatte (mit oder ohne graduiertem Regel) XY- oder YZ-Tischmontage Verwendung wirtschaftlicher manueller Tische Die Bedienung erfolgt mit einem Rändelknopf, der mit dem Tisch geliefert wird. Die Arretierung in Position erfolgt auf dem Trapezgewindetrieb, entweder in Position B1 (oberhalb der Frontplatte) oder in Position B2 (am Ende der Endplatte), je nach Zugang und verfügbarem Platz. Die Position wird mittels einer digitalen Rollenanzeige oder mittels einem graduiertem Regel auf der Grundplatte angezeigt. Die Befestigung am Rahmen erfolgt durch die 2 Endplatten (Senkbohrungen) oder durch die Endplatte in „Z-Achsen“-Ausführung für vertikale Anwendungen. Die Positioniergenauigkeit von wirtschaftlichen manuellen Tischen Die axiale Positioniergenauigkeit dieser Tische beträgt <0,20 mm (in der Praxis 0,05 bis 0,15 mm), da das Axialspiel nach dem Einrasten weitgehend eliminiert wird, bleibt nur das Axialspiel des Trapezgewindemuttersystems übrig, da das Spiel des Antrieblagers eliminiert wird. Mit die Baureihe 309F ist eine zu 100 % austauschbare Feingewinde-Version (Steigung 1 und 1,25 mm) erhältlich.
