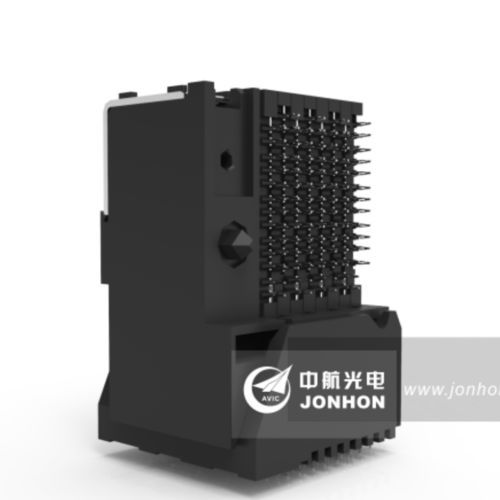

Datensteckverbinder GF3A series

PCBIsolationDC

Für die Hochgeschwindigkeits-Signalübertragung auf der Leiterplatte von RRU, AAU, BBU. Der Anschluss ist einpressbar; 85Ω, 100Ω angepasste differentielle Impedanz; Hochgeschwindigkeitsdatenübertragung zwischen Mutterplatte und Unterplatte; GF3A-Übertragungsgeschwindigkeit: 25Gbps am Stecker, 12,5Gbps an der Leitung; Unternehmensstandard: Q/21EJ1987; Die Produkte entsprechen den 10GBASE-AR-Anforderungen von IEEE 802.3ap; GF3B ist die vereinfachte Version von GF3A und bietet eine 10Gbps-Leitung. Isolationsgehäuse - LCP Kontakte - Kupfer, Teilvergoldung, Vernickelung Mechanische Lebensdauer - 500 Zyklen Vibration sinusschwingung: 10 ~2000Hz, 196m2/s; Zufällige Vibration: 10 ~2000Hz, 0,2g2/Hz Schock - 30G Niedriger Übergangswiderstand - ≤500Ω Isolationswiderstand Salznebel - 48h Feuerfestigkeitsgrad - UL94 V0 Charakteristische Impedanz - 100±15Ω，85±15Ω Übertragungsgeschwindigkeit der Serie GF3A - Stecker 25Gbps, Leitung 12,5Gbps GF3A Serie Einfügungsverlust - ≥-3dB(@12.5GHz) Proximaler Verlust der GF3A-Serie - ＜-25dB(@12.5GHz) Ferndämpfung der GF3A-Serie - ＜-30dB(@12,5GHz) Übertragungsgeschwindigkeit der GF3B-Serie - Anschlüsse 15Gbps, Leitung 7,5Gbps Einfügungsdämpfung der GF3B-Serie - ≥-3dB(@7.5GHz) GF3B Serie Proximaler Verlust - ≥-25dB(@7.5GHz) Ferndämpfung der GF3B-Serie - ≥-30dB(@7.5GHz)
