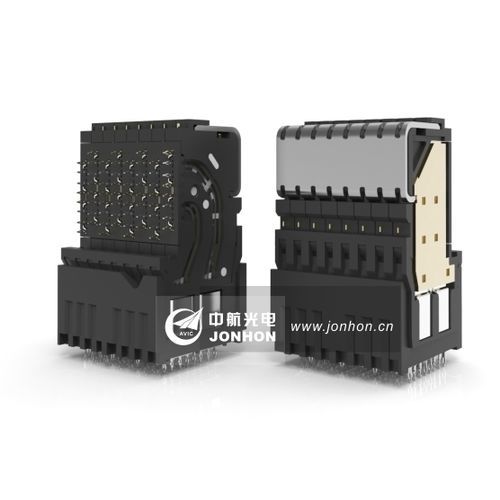

Datensteckverbinder GF5 seriesPCBPress-FitIsolation
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Daten
- Format
- PCB
- Verbindungtyp
- Press-Fit
- Elektrische Merkmale
- Isolation, AC, DC, Hochgeschwindigkeit
- Material
- Kupfer, Gold, Nickel, Legierung
- Produktanwendungen
- für Kraftübertragungen, für Gehäuse, für Kanister
- Weitere Eigenschaft
- Hochgeschwindigkeit
- Impedanz
92 Ohm
- Primärstrom
0,5 A
- Spannung
250 V
- Betriebstemperatur
Max: 105 °C
(221 °F)Min: -55 °C
(-67 °F)
Beschreibung
Für die Hochgeschwindigkeits-Signalübertragung auf der Leiterplatte von RRU, AAU, BBU.
Einpress-Struktur;
92Ω angepasste differentielle Impedanz zur Stärkung der Signalintegrität;
Für die Hochgeschwindigkeitsdatenübertragung zwischen Mutter- und Tochterplatte;
56Gbps Geschwindigkeitsrate kann auf 112Gbps PAM4, 25Gbps Leitungsgeschwindigkeit erhöht werden.
Crosstalk - unter 28 GHz, Nahnebensprechen≤-35dB, Fernnebensprechen≤-35dB
Datenübertragungsgeschwindigkeit - 56Gbps
Einfügungsdämpfung - unter 28 GHz, Einfügungsdämpfung ＞-3dB
Niedriger Übergangswiderstand -
das kürzeste differentielle Paar≤ 25mΩ;
der kürzeste Abschirmkontakt≤20mΩ;
Isolationswiderstand - bei
normaltemperatur≥1000 MΩ (250V DC);
hitze und Feuchte≥20 MΩ (250V DC);
Isolationsgehäuse - LCP
Kontakte - Kupferlegierung, Teilvergoldung, Vernickelung
Mechanische Lebensdauer - 250 Zyklen
Schwingung -
sinus-Vibration: 10 ~2000Hz,147m/s2
zufällige Vibration: RMS 5,2G
Schock - 30g
Salzsprühnebel - 48h
Feuerfest - UL94 V0
---
