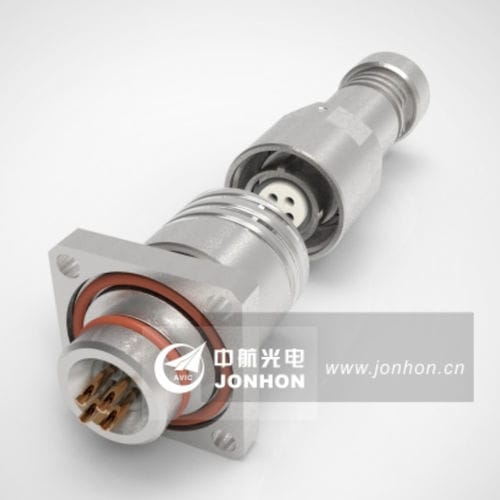

Stromversorgungs-Steckverbinder SMP seriesPCBIsolationDC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Stromversorgung
- Format
- PCB
- Elektrische Merkmale
- Isolation, DC, Frequenz, Frequenzen, RF
- Material
- Edelstahl
- Produktanwendungen
- für Kraftübertragungen, für Gehäuse, für Antennen
- Weitere Eigenschaft
- platzsparend, klein
- Impedanz
50 Ohm
- Spannung
500 V
- Betriebstemperatur
Min: -55 °C
(-67 °F)Max: 125 °C
(257 °F)
Beschreibung
Gilt für die HF-Signalübertragung zwischen RRU und Antenne, RRU und AAU.
Kleine Größe, geringes Gewicht；
Hohe Installationsdichte；
Drei Arten von Schnittstellen: Vollraste, Grenzraste und glatte Bohrung;
Breiter Frequenzbereich, gute elektrische Leistung；
Gute Vibrationsbeständigkeit；
Anwendbar in PCB-Verbindung oder einige Bedingungen mit Gewicht Anforderungen, und kleine Arbeitsraum.
Frequenzbereich - DC～12,4GHz（empfohlen）
12.4～26,5GHz（empfohlen）
25.6～40GHz（Betriebsbereich）
Isolationswiderstand - 1000M
Durchgangswiderstand -
mittelleiter: ≤6mΩ , Außenleiter: ≤8mΩ (Edelstahlgehäuse)
VSWR - DC～12GHz，≤1.15
12～26.5GHz，≤1.35
26.5～40GHz，≤1.6
Einfügungsdämpfung - ≤0,05√F(GHz)dB
Lebensdauer (Zyklus) - volle Raste, 100 Zyklen
grenzraste, 500 Zyklen
glatte Bohrung, 1000 Zyklen
---
Kataloge
SMP series
2 Seiten
