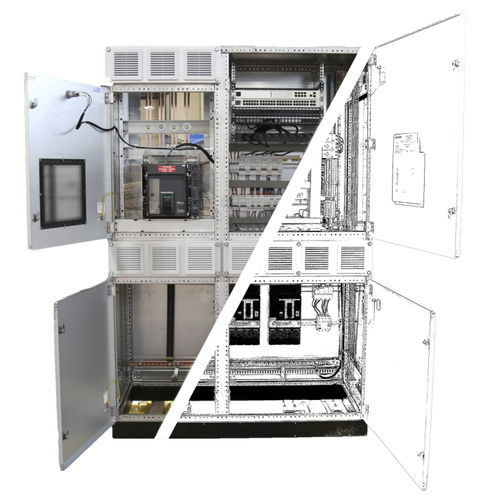

Elektrischer kasten / Verteilung TGBT

Steuerungvoll ausgestattetmodular

Unsere Lösungen für Niederspannungshauptschalttafeln mit einem IS (Service Index) von 111 bis 333 passen sich Ihren Kriterien hinsichtlich Betrieb, Wartung und Skalierbarkeit Ihres Standorts an. Wir können eine Funktionseinheit (FU), Motorsteuerung (MCC) und Motorleistung (PCC) integrieren. Unser Know-how Aventech hat OMERYS entwickelt, seine Hauptlösung für Niederspannungsschalttafeln mit einem IS (Service Index) von 111 bis 333. Sie ist modular aufgebaut und kann für Anwendungen in der Stromverteilung (PCC) und der Motorsteuerung (MCC) angepasst werden. Sie erfüllt die Betriebs-, Wartungs- und Skalierbarkeitskriterien Ihres Standorts. Allgemeine Merkmale Bemessungsbetriebsspannung bis zu 690 Vac Bemessungsisolationsspannung 1.000 V Nennstrom bis zu 6.300 A Kurzschlusshaltestrom: 130 kA/1 s Motor Start: Bis zu 250 kW Neutraler Punkt: TT/TN/IT Formtrennung: 1a bis 4b Von IS 111 bis IS 333 Verbindungen über Kabel oder Buskanäle Zuführung der Kabel über die Ober-/Unterseite Funktionseinheit: Fest/abnehmbar/Steckbar Dimensionierung und Fertigung von Kupferschienen nach Icc mit Wärme-/Kupferverzinnungsprüfung für steckbare FUs Prüfung der Schalttafel nach der Schalttafelnorm NF EN 61439-1&2 Innerer Lichtbogenwiderstand (IEC 61641) Funktionelle Einheit Mischen verschiedener FUs in derselben Säule Kompaktes System: Halb-Schubladen Modulare Anschlüsse für Fernsteuerung oder Netzwerk (Profibus, Modbus, CAN, Ethernet) Anschlüsse vorne/hinten Robustes Stecksystem Hilfsstecker bis zu 72 Pins Mit oder ohne Prüfposition FU-Steuerung über Bus und/oder Kabelsystem: Verdrahtet oder Netzwerk (Profibus, RS485, Modbus, Ethernet, etc.) Sicherheit 2kV-Isolierung der Kupfer-Sammelschienen mit Epoxy-Lackierung Abschottung: Verkleidung aller unter Spannung stehenden Teile Vereinfachter Zugang durch thermografische Inspektion
