Entwickler-Kit / embedded AVS-DEVKIT-AS5216

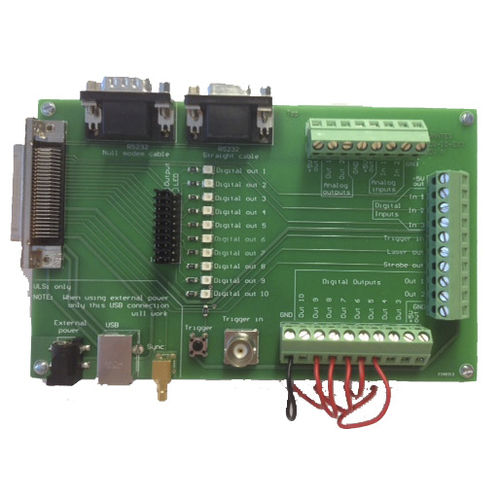

Avantes-Spektrometer zeichnen sich durch große Flexibilität aus, da sie mehrere Eingangs-/Ausgangsverbindungen bieten. Diese IO können mit Avasoft 8 (Time Series) oder mit kundenspezifischen Anwendungen verwendet werden. Die DEVKITs wurden entwickelt, um das Leben in der Entwicklungsphase einfacher zu machen. Anstatt ein Kabel mit den richtigen Anschlüssen anzufertigen oder zu löten, können Sie jetzt ganz einfach eine Verbindung über Schraubklemmen herstellen. Das AVS-DEVKIT-AS(C)5216 enthält die PCB-IO-EXT-BES Leiterplatte. Diese Platine hat mehrere Schraubklemmen für den einfachen Anschluss an die IO-Punkte, einen BNC-Anschluss für den Eingangstrigger sowie einen Druckknopf für die manuelle Steuerung. Alle Ausgänge sind mit einer LED ausgestattet, die ihren Status anzeigt (über Jumper wählbar). Außerdem sind RS232-Anschlüsse vorhanden. Bei der ASC-Version befinden sich ein Strom-, ein USB- und ein SYNC-Anschluss auf der Platine. Die PCB-IO-EXT-BES wird mit einem Schnittstellenkabel an den AvaSpec-ULS oder AvaSpecULSi IO Connector angeschlossen. Da die AS-7010 und die AS-5216 Elektronikplatine die gleichen IO-Anschlüsse haben, kann das AVS-DEVKIT-AS5216 auch in Kombination mit der AS-7010 Elektronikplatine verwendet werden.
