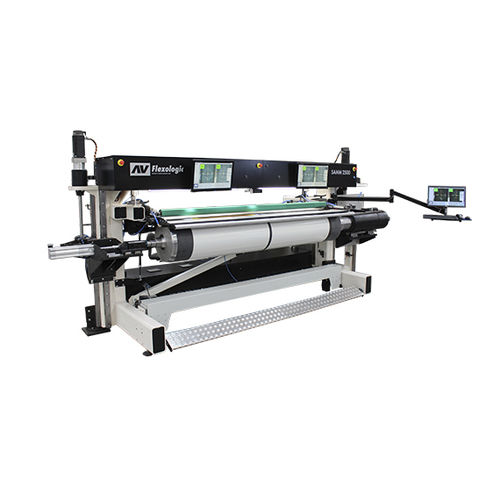

Halbautomatische Montagemaschine SAMM 2500+

Flexoplattenfür die Vordruck-Industrie

Der SAMM Preprint ist ein halbautomatisches Flexodruckplatten-Montagegerät für die Wellpappendruckindustrie. Die Maschine platziert die Platte präzise (5 μm) und bietet eine hohe Qualität und gleichmäßige Montage. 1 Bilderkennung Die Position der Montagemarkierungen wird gemessen und die Platte wird darauf basierend genau (5μm) platziert. 2 Vakuumtisch Um maximale Genauigkeit zu gewährleisten, fixiert das Vakuumsystem die Platte vor der Positionierung auf dem Robotertisch 3 Andruckrolle Gewährleistet die Montage mit gleichmäßigem Druck und ohne Lufteinschluss 4 HD-Ethernet-Kameras Ultrahochauflösende Kameras, die sich auf die genaue Position der Montagemarkierungen bewegen. 5 Touchscreen Die Maschine ist mit 2 Touchscreens ausgestattet, die das Erstellen, Auswählen und Speichern von Aufträgen erleichtern. 6 Laser-Zeiger Zeigen an, wo sich die Montagemarkierungen befinden, um die Platten einfach zu platzieren. 7 Überlagerungssystem (patentiert) Sobald die erste Platte an der richtigen Position ist, kann ein Schnappschuss gemacht werden, der halbtransparent für die nächsten Platten verwendet wird. 8 Digitale Kalibrierung des Kamerastrahls Die Kamerabilder werden in einem Kalibrierungsverfahren verwendet, um eine Nachschlagetabelle zu erstellen, mit der etwaige Abweichungen im Kamerastrahl digital "begradigt" werden, und zwar bis auf 10 μm über die gesamte Breite des Kamerastrahls/der Hülse
