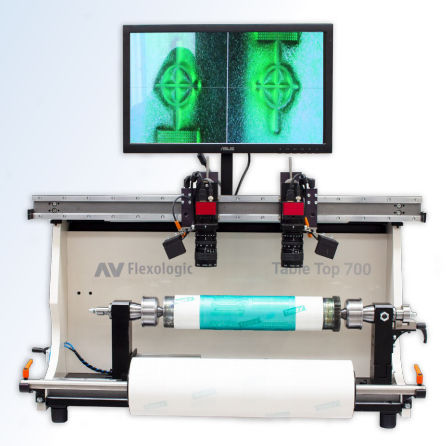

Manuelle Montagemaschine

Flexoplatten

Breiten Breite [mm] ≤ 610 Breite [Zoll] 24" Max. Wiederholung [mm/Zoll] 610/24" Der TableTop ist eine Flexoplatten-Montagemaschine der Einstiegsklasse für Etiketten. Der TableTop ist für Zylinder und/oder Sleeves geeignet, da er mit Halterungen oder Konen zur Unterstützung von Zylindern oder einem Luftschacht für Sleeves ausgestattet werden kann. Arbeitsablauf Der Bediener platziert und verriegelt den Zylinder/Sleeve mit Hilfe des Klemmsystems oder lädt den Sleeve auf die Welle. Ein optionaler Klebebandhalter kann am TableTop angebracht werden, um Klebeband auf dem Zylinder/der Hülse anzubringen. Wenn die Hülse vorbereitet ist, lassen sich die HD-Farbkameras leicht vom Strahl aus kalibrieren. Die Platte wird vom Bediener manuell positioniert und montiert Es gibt 3 Versionen des TableTop: 1) TableTop Standard: Die Standardversion ist für Zylinder geeignet. Der TableTop kann mit Halterungen oder Konen zur Unterstützung von Zylindern ausgestattet werden. Es gibt Zylinderhalteklammern, die den Zylinder bei der Montage in seiner Position fixieren. 2) TableTop Disc: Sie kann sowohl Hülsen als auch Zylinder aufnehmen. Sie ist mit 2 Konen ausgestattet, die die Hülse in der richtigen Position festklemmen. Der Bediener steuert das pneumatische Spannsystem mit einem Fußpedal. Die Konen werden nach Kundenspezifikation gefertigt und können auch mit einem zentralen Stift zur Verriegelung von Zylindern und Hülsen ausgestattet werden. 3) TableTop Druckluftzylinder: Der TableTop Air Cylinder wird für Sleeves hergestellt und ist mit einer Luftwelle zur Montage von Platten auf Sleeves ausgestattet. Ein Bügel auf der rechten Seite kann geöffnet werden, um die Hülsen bequem zu wechseln. Optionen Montagetisch Schneidemesser Klebebandhalter auf Präzisionsschiene
