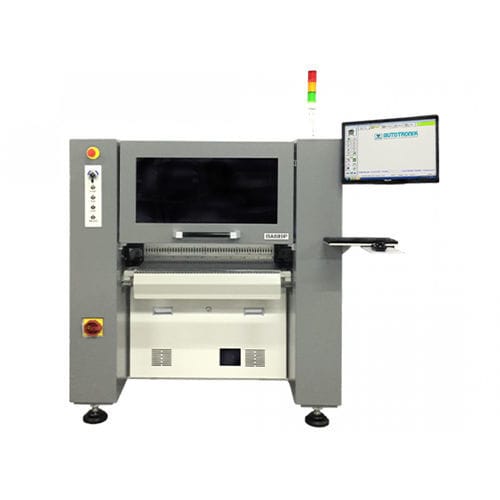

SMT-Bestückungsmaschine BA889CY-E6-V

für Inselanlagenautomatischcomputergesteuert

Das Model BA889CY-E6-V wurde speziell für das schnelle und hochgenaue Bestücken von größen Losgrößen entwickelt. Diese Modelle sind mit einem optischen Zentriersystem ausgestattet, das per Digitalkamera eine Bildverarbeitung direkt am Bestückkopf „Vision on the Fly“ ermöglicht. Es garantiert die optimale Vermessung der SMD-Bauteile wie 01005, SOIC, PLCC, BGA, uBGA, CSP & QFP sowie Odd-Form-Bauteile bis Raster 0,3 mm. EtherCAT EtherCAT setzt neue Maßstäbe für Echtzeitleistung und Topologieflexibilität. Stark vereinfachte Maschinenarchitektur und effizientere Prozesse. CANBus CANBUS verbindet alle Module die in der Feeder-Steuerung arbeiten, sodass diese umso effektiver, intelligenter und mit weniger Kabeln kommunizieren. (optional) Einfache Programmierung Zur Programmierung stehen unterschiedliche Methoden zur Verfügung. Ganz auf Ihre Bedürfnisse zugeschnitten mittels Teach-In oder CAD Konvertierung. Natürlich kann auch ein Barcodesystem verwandt werden. Große Bauteile Bauteile größer 16x14mm werden mittels einer digitalen "Bottom Vision" Kamera vermessen. An dieser stationären Digitalkamera sind Bauteilgrößen bis 150x100mm möglich. • Anzahl der Köpfe (Vision on the Fly): 6 • Bestückungsgeschwindigkeit: 20000 BT/Std., 18800 BT/Std. (IPC 9850) • Feeder Kapazität (8mm): bis zu 96 Gurtfeeder • IC Tray Kapazität: bis zu 3 Waffle Trays • Bauteilerkennung: durch Bildverarbeitung • Komponenten Größe: ○ Vermessung mit digitaler Kopfkamera: ■ kleinste: 0.4 x 0.2mm ■ größte: 16 x 14mm ○ Vermessung mit stätionärer Digitalkamera: ■ größte: 150 x 100mm
