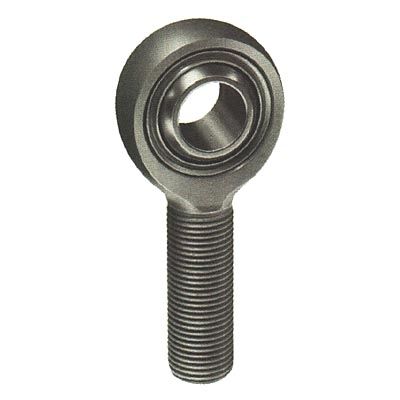

Außen-Gelenkkopf ASM, ASB series

hochbelastbar

- Körper - legierter Stahl 4340 (AMS-S-5000), wärmebehandelt, kadmiert. - Rennen - pH rostfreier Stahl 17-4 (AMS 5643), wärmebehandelt. - Kugel - rostfreier Stahl 440C (AMS 5630), wärmebehandeltes, hartes Chrom überzogen (AMS-QQ-C-320 Kategorie 2). - Das Metall zu den Metallstangenende-Lagern verzeichnete in den Tabellen folgend haben die gleichen Umschlagmaße, Materialien (weniger Ptfe Zwischenlagen), grundlegenden Toleranzen und Last Kapazitäten da die, die zu SAE-AS81935/1 genehmigt werden. - Keilnuten sind vorhanden. Maßeinheiten werden ohne Keilnuten geliefert. Wenn eine Keilnute angefordert wird, spezifizieren Sie, indem Sie Suffix ?K? addieren. Ex.: ASMK-3. - Wie anwendbar, passen sich Keilnuten an SAE-AS81935/3 oder NAS 559 an. - Alle Gewinde werden nach Wärmebehandlung gerollt und anpassen sich an UNJF-3A pro AMS-S-8879. - Beraten Sie Fabrik für materiellen Ersatz oder Maßänderung Möglichkeiten. - Radialabstand ist .002 Maximum (für .0005 Maximum, Gebrauch Suffix-r Beispiel: ASMK-6R). - Fügen Sie Buchstaben ?F? oder ?Z? Teilgröße hinzu, um bündig zu kennzeichnen oder zerk Art Befestigungen beziehungsweise (Beispiel ASM-6F oder ASM-6Z). - Für Trockenfilm Schmierung auf den Innendurchmesser der Rennen, Gebrauchsuffix D (Beispiel ASMK-6D). Für trockenen Film auf Kugelausbohrung und/oder Außendurchmesser, Kontaktfabrik.
