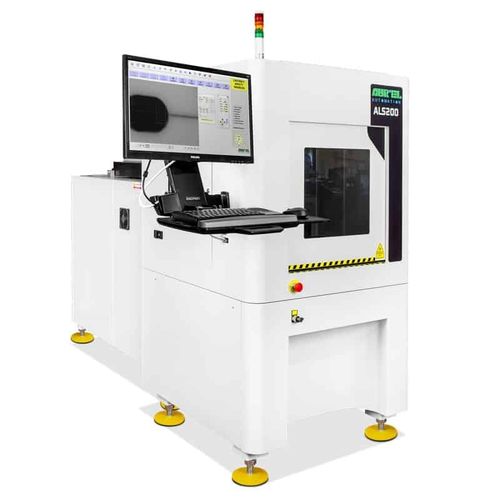

CO2-Laser-Graviermaschine ALS200

KeramikIndustrieautomatisch

Das Aurel ALS200 CO2-Lasersystem ist für das hochpräzise Ritzen, Bohren und Schneiden von Keramiksubstraten für Dünn- und Dickschicht-Hybridschaltungen bis zu 6″x6″ (typischerweise Al2O3 und AIN) konzipiert. Das System ist mit einer Doppeldüse (automatische Umschaltung) ausgestattet: eine zum Schneiden und eine zum Ritzen. ALS200-Laser werden als Basissystem oder mit optionalen Handhabungsmodulen von/zu Stapel- oder Kassettenmagazinen für die Großserienproduktion angeboten. Einige Anwendungen sind: Schneiden von Keramiksubstraten Ritzen von Keramiksubstraten Bohren von keramischen Substraten STEUERUNGSSYSTEME Die Maschine ist PC-gesteuert Windows Betriebssystem Großbildmonitor und Industrietastatur Menüprogramm zum Schneiden, Bohren und Ritzen (lineare und zirkuläre Interpolation) Maschinendiagnose Maschinenhaube und Sicherheitsschalter zum Anheben und Verriegeln Speichern von Arbeitsrezepten und Datenaufzeichnung Ein fester Kopf mit doppelter Düse Motorisierte Fokussierung zur Einstellung der Z-Achse entsprechend der Substratdicke Hochauflösende Kamera für die Sicht auf den Arbeitsbereich mit Fadenkreuz für die manuelle Ausrichtung der Substrate LASERQUELLE Halbversiegelter CO-Hochleistungslaser 350-1000W Typ 2 RF333 Gas-CO-Plasmaröhren, die auf einem Rahmen mit 2 Granitflächen montiert sind, um eine hohe Stabilität der Ausgangsleistung zu gewährleisten RF-Anregungstechnologie, hohe Spitzenleistung, Hochfrequenzmodulation, Kompaktheit Werksservicefrei mit einfachem Austausch der Gaspatrone Frequenz und Pulsbreite programmierbar und in Echtzeit durch die elektronische Steuerung kontrolliert
