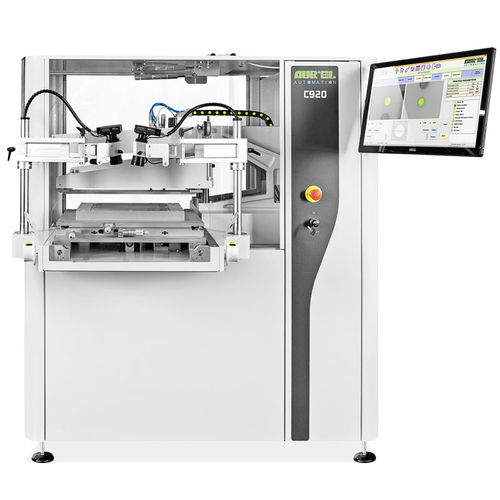

Automatische Siebdruckmaschine C920T

Farbfür ElektronikHochpräzision

SIEBSCHABLONENDRUCKER FÜR ZYLINDRISCHE TEILE Diese Sonderausführung des Standard-Mod. C920 verwendet ein patentiertes "syncro motorisiertes Spannfutter / Druckkopf" zum Bedrucken von zylindrischen Teilen von 6÷40 mm Durchmesser bis zu 300 mm Länge. Die Anwendungen sind Dickschicht-Siebdruck von Rohrheizungen, Sensoren, Komponenten. Maximale Druckfläche - 350 x 400 mm Maximale Substratgröße - 450 x 450 mm Maximale Rakelbreite - 400 mm Siebgröße - 540 x 540 mm Schlitten wiederholbar - ± 0,02 mm Druckrakel und Sieb parallel - ± 0,02 / 100 mm X-Y-Einstellung - 25 mm Z-Einstellung (Bildschirmhöhe) - 10 mm Theta-Einstellung (Drehung) - ± 3° auf dem Spannfutter Druckhub - 50 - 400 mm Rakelgeschwindigkeit - 0 - 300 mm/sec Rakeldruck - 0 - 12 kg Rohrdurchmesser - 6 - 80 mm Rohrlänge - 10 - 300 mm Druckgeschwindigkeit - 50 mm/sec (durchschnittlich) Bildschirmgröße - 12″ x 12″ bis zu 21″ x 21″ Theta-Einstellung - ± 3° auf dem Bildschirm Abmessungen - 1100W x 1350L x 1500H mmn (plus Monitor auf verstellbarem Armhalter) Ungefähres Gewicht - 400 kg Druckluftzufuhr - 5 Ate - 25 Nl/min MIN Stromversorgung - 230V - 50 Hz - 4A
