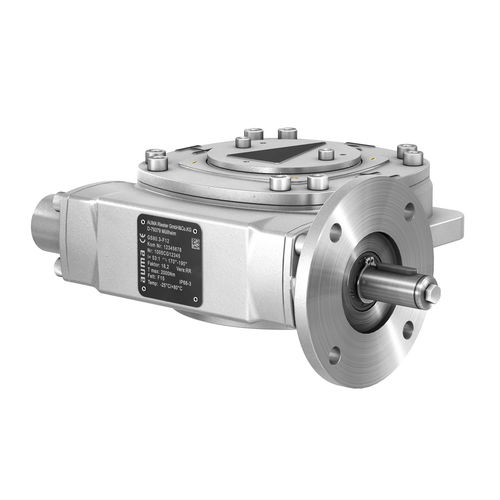

Schneckengetriebe GS series

rechtwinkligmit Hohlwelle> 10 kNm

Die Schwenkgetriebe von AUMA werden für die Betätigung von Schwenk- und Sonderarmaturen (Damper, Rauchgasklappen, Kugelhähne) eingesetzt. Betriebsart: Kurzzeitbetrieb S2 - 15 min (Steuerbetrieb) und Positionierbetrieb Aussetzbetrieb S4 - 25 % (Regelbetrieb nur Bronze) Betätigung kann wahlweise erfolgen durch: - Handbetrieb direkt mit Handrad - Motorbetrieb (elektrischer Drehantrieb) Schwenkwinkel 0° bis 190° oder durchdrehend Konstruktionsmerkmale Schwenkwinkel bis 190 Grad Mit oder ohne Vorgelege 360° Schneckenrad Endanschläge mit Anschlagmutterprinzip gemäß AWWA C504 Anschlussformen nach ISO 5211 Alle im Kraftfluss liegenden Teilen sind durch Wärmebehandlungsverfahren gehärtet Umweltbedingungen Schutzart IP 68 hochwertiger Korrosionsschutz - 60 Grad bis + 120 Grad Optionen Schwenkwinkel > 100 ° bzw. durchdrehend (ohne Endanschläge) Schneckenrad aus Bronze für Regelanwendungen Rechts- und Linksdrehend schließende Versionen Fuß und Hebel Kettenantrieb Gehäuse aus Sphäroguss Ausführung für Applikationen in
