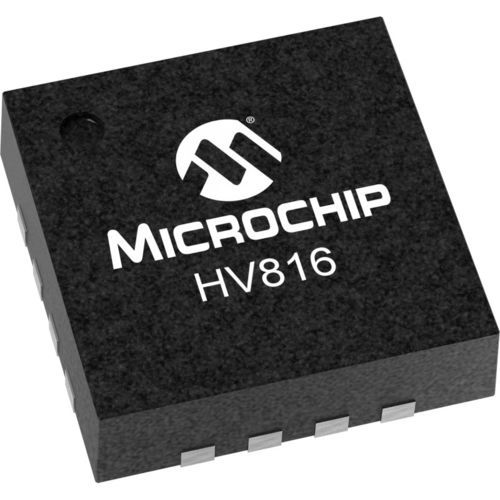

Analoger Chip HV816

HV816 ist ein Hochspannungs-Elektrolumineszenz (EL)-Lampentreiber, der für die Ansteuerung einer Lampenkapazität von bis zu 150nF oder einer Fläche von etwa 42 Quadratzoll ausgelegt ist. Er besteht aus einem Aufwärtswandler, gefolgt von einer H-Brücke. Der Aufwärtswandler erzeugt eine geregelte Ausgangsspannung, die mit Hilfe einer internen Referenzspannung auf einen Nennwert von 180 V eingestellt wird. Die H-Brücke wird zur Erzeugung einer differenziellen Ausgangsspannung verwendet, so dass die EL-Lampe ±180 V (360 V Spitze-Spitze) empfängt. Der HV816 verfügt über zwei interne Oszillatoren, einen für die Steuerung der Schaltfrequenz des Aufwärtswandlers und einen für die Steuerung der Schaltfrequenz der H-Brücke. Die getrennte Steuerung der beiden Schaltfrequenzen ermöglicht eine flexible Gestaltung der Schaltung. Die Betriebseingangsspannung beträgt 2,7 bis 5,5 V, aber die Enable- (EN) und Select- (SEL) Schnittstelle des Bausteins akzeptiert logische High-Pegel bis hinunter zu 1,5 V. Der EN-Eingang dient zum Ein- und Ausschalten des Geräts. Der SEL-Eingang dient zur externen logischen Steuerung der Schaltfrequenz der H-Brücke, falls erforderlich. Die HV816-Aufwärtswandlerstufe verwendet eine einzige Induktivität und eine minimale Anzahl externer Komponenten. Die Eingangsspannung der Induktivität kann von der Eingangsspannung des HV816 abweichen (geteilte Versorgung). Die externe Drosselspule wird entweder zwischen den LX- und VDD-Stiften oder, bei Split-Supply-Anwendungen, zwischen dem LX-Stift und einer höheren Versorgungsspannung (im Blockdiagramm als VIN dargestellt) angeschlossen.
