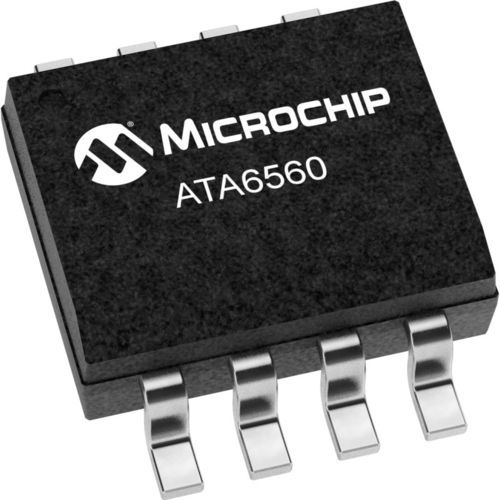

Analoger Chip ATA6560

Der Microchip ATA6560 ist ein High-Speed-CAN FD ready CAN-Transceiver, der eine Schnittstelle zwischen einem Controller Area Network (CAN)-Protokollcontroller und dem physikalischen Zweidraht-CAN-Bus bietet. Der Transceiver wurde für Hochgeschwindigkeits-CAN-Anwendungen (bis zu 5 Mbit/s) in der Automobilindustrie entwickelt und bietet differenzielle Sende- und Empfangsfähigkeit für (einen Mikrocontroller mit) einen CAN-Protokoll-Controller. Er bietet eine verbesserte elektromagnetische Verträglichkeit (EMC) und elektrostatische Entladung (ESD) sowie folgende Eigenschaften: Ideales passives Verhalten zum CAN-Bus, wenn die Versorgungsspannung ausgeschaltet ist. Drei Betriebsmodi (Standby-, Normal- und Silent-Modus) zusammen mit den dedizierten Fail-Safe-Funktionen machen den Microchip ATA6560 zu einer ausgezeichneten Wahl für alle Arten von Hochgeschwindigkeits-CAN-Netzwerken, insbesondere für Knoten, die einen Low-Power-Modus mit Wake-up-Fähigkeit über den CAN-Bus erfordern. Um den ATA6560 zu erwerben oder weitere Informationen zu erhalten, wenden Sie sich bitte an einen Microchip-Vertriebsmitarbeiter oder einen autorisierten weltweiten Distributor. Produktmerkmale Vollständig ISO 11898-2,-5, SAE J2284-konform CAN FD-fähig Kommunikationsgeschwindigkeit bis zu 5Mbit/s Geringe elektromagnetische Emission (EME) und hohe elektromagnetische Störfestigkeit (EMI) Differentialempfänger mit weitem Gleichtaktbereich Stiller Modus (nur Empfang) Remote-Wake-up-Fähigkeit über CAN-Bus Funktionsverhalten unter allen Versorgungsbedingungen vorhersehbar Transceiver trennt sich vom Bus, wenn er nicht eingeschaltet wird Erkennung rezessiver RXD-Klemmen Hohe Widerstandsfähigkeit gegen elektrostatische Entladung (ESD) an den Buspins Schutz der Buspins vor Transienten in Automobilumgebungen Funktion für dominante Zeitüberschreitung beim Senden von Daten (TXD) Unterspannungserkennung auf VCC
