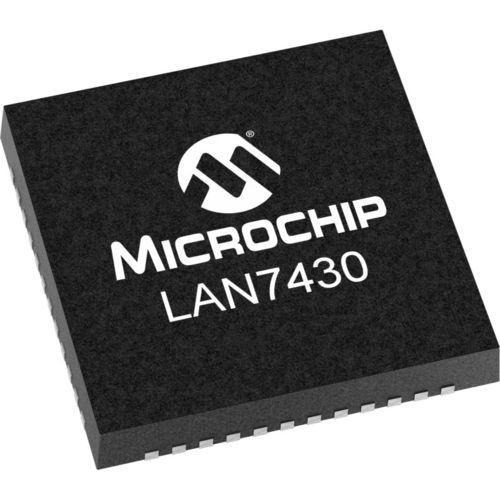

Programmierbarer Chip LAN7430

Der LAN7430 von Microchip ist eine PCIe 3.1 (mit 2,5 GT/s) zu Gigabit Ethernet Bridge, die eine extrem leistungsstarke und kosteneffektive PCIe zu Ethernet Konnektivitätslösung bietet. LAN7430 enthält einen integrierten Ethernet PHY, PCIe PHY, PCIe Endpoint Controller, Ethernet MAC, integriertes OTP, JTAG TAP und EEPROM Controller. Das Gerät unterstützt 10BASE-T, 100BASE-TX und 1000BASE-T Ethernet mit Auto-Negotiation, Auto-Polaritätskorrektur, HP Auto-MDIX† Unterstützung und ist konform mit IEEE 802.3/802.3u/802.3ab Standards. PCIe-basierte Netzwerke bieten Flexibilität für das Routing und die Platzierung von Netzwerkverbindungen überall im System. Es wurden spezielle Verbesserungen für PCIe LPSS (Low Power Sub-States) L1.1 und LPSS L1.2 integriert, um den Stromverbrauch des Systems zu senken. LAN7430 ist mit einer breiten Palette von Treibern erhältlich, darunter Windows®, Linux® und Pseudo-Code für die Entwicklung in Richtung RTOS. LAN7430 unterstützt auch das Precision Time Protocol nach dem Industriestandard 1588-2008 PTP. Für diese Funktion stehen GPIOs zur Verfügung, die per Software definiert werden können. Zu dieser Funktion gehört auch ein programmierbarer Timer-Vergleichsausgang, der ebenfalls per Software konfiguriert werden kann. Der LAN7430 enthält alle erforderlichen Spannungsregler und benötigt nur eine einzige 3,3-V-Versorgung. Weitere BOM-Einsparungen können durch den integrierten Taktbaum erzielt werden, der nur einen externen Quarz oder eine Taktquelle benötigt. Eine EEPROM-Schnittstelle ist vorhanden, aber nicht zwingend erforderlich - ein integrierter OTP-Speicher kann Konfigurationsdaten bereitstellen und so die Kosten und den Aufwand für das Systemdesign weiter reduzieren.
