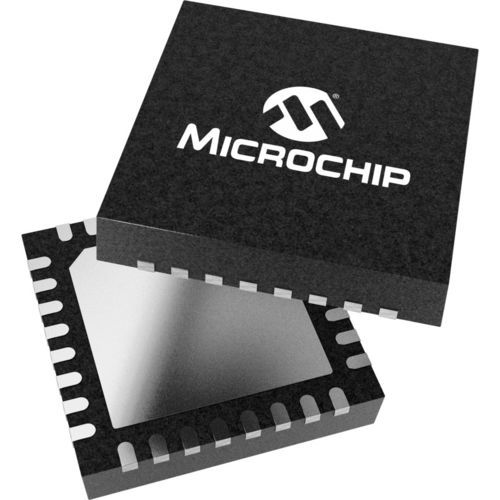

Analoger Chip RE46C422

Der Microchip RE46C422 ist ein stromsparendes Analog Front End (AFE) für Rauchmelder, das für batteriebetriebene Anwendungen vorgesehen ist. Das AFE bietet alle erforderlichen Analog-, Schnittstellen- und Leistungsregelungsfunktionen für einen Mikrocontroller-(MCU)-basierten Multikriterien-Rauchmelder. Er kann mit zwei AA-Batterien oder einer einzelnen Lithiumbatterie betrieben werden. Der RE46C422 verfügt über einen integrierenden Fotoverstärker mit zwei Eingängen für die Schnittstelle zu einer fotoelektrischen Rauchkammer, zwei unabhängig voneinander gesteuerte programmierbare LED-Treiber, eine analoge Pufferschaltung (ABUF) zur Überwachung der Systemspannungen, einen vierpoligen CO-Monitor und einen 3,3-V-Regler. Der RE46C422 erfüllt die Spezifikationen UL 217 9th Ed und UL 268 7th Ed und kann dank seines programmierbaren Designs und seiner umfangreichen Funktionen leicht an neue Ausgaben angepasst werden. Für Designs, die keine zwei integrierenden Fotoverstärker benötigen, siehe RE46C420. Für Designs, die keine CO-Überwachung erfordern, siehe RE46C421. Produktmerkmale Niedriger Ruhestrom Betrieb mit zwei AA-Batterien, einer Lithium-Batterie oder einer 9V-Batterie 4V, 8,5V, 10V, 11,5V, 17V Aufwärtswandler 3.3V-Regler Piezoelektrischer Horntreiber Zwei unabhängig voneinander gesteuerte LED-Treiber mit programmierbarem Strom bis zu 200 mA Integrierender Operationsverstärker mit programmierbarer Verstärkung und zwei Eingängen mit effektiver Transimpedanz > 20 M bei 100 μs Überwachung von CO und toxischen Gasen Analoger Puffer zum Erfassen mehrerer interner Spannungen (ABUF) Alarm-Verbindungsleitung SPI-gesteuert
