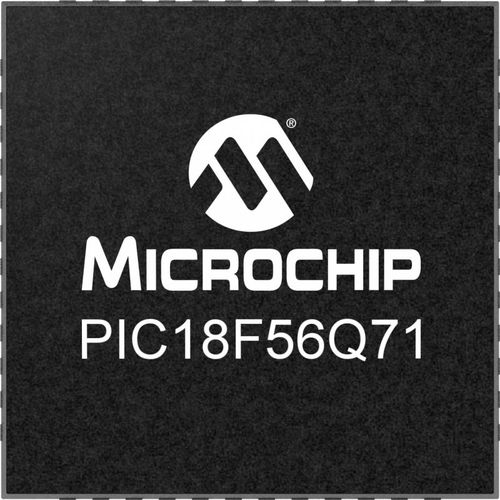

8-Bit-Mikrocontroller PIC18F series

Mehrzweckanalog

Die PIC18-Q71-Produktfamilie kombiniert leistungsstarke Core Independent Peripherals (CIPs) und ein hohes Maß an analoger Integration, um die Sensoranbindung und analoge Messungen zu vereinfachen, die Systemleistung zu optimieren und die Stücklistenkosten zu senken. Die PIC18-Q71 MCUs enthalten einen 12-Bit-Differenzial-Analog-Digital-Wandler (ADC), konfigurierbare Operationsverstärker (OPAs), Hochgeschwindigkeits-Analogkomparatoren und einen 8-Bit-Signal-Routing-Port zur Anbindung digitaler Peripheriegeräte. Diese MCUs verfügen über erweiterte Timing-Fähigkeiten für die Präzisionssteuerung mit integrierten hochauflösenden 16-Bit-Dual-Pulsbreitenmodulatoren (PWMs), einem 20-Bit-Oszillator mit numerischer Steuerung (NCO) und einem 32-Bit-Universal-Timer (UT). Die zahlreichen CIPs ermöglichen in Kombination mit dem Analog Peripheral Manager (APM) einfache analoge Konfigurationen und schnelle Reaktionen auf Systemereignisse. Sie können auf einfache Weise Peripheriegeräte und Funktionen konfigurieren, Anwendungscode generieren und analoge Schaltungen vor dem Hardware-Prototyping simulieren, um Ihre Entwicklungszeit zu verkürzen und Ihre Markteinführung zu beschleunigen. Diese Produktfamilie ist in verschiedenen Gehäuse- und Speicheroptionen für eine Vielzahl von Anwendungen erhältlich, darunter LED-Beleuchtung, vorausschauende Wartung, Medizintechnik, Hausautomatisierung, industrielle Prozesssteuerung, Automotive und Internet of Things (IoT). Erste Schritte Das PIC18F56Q71 Curiosity Nano Evaluation Kit ist die beste Plattform für schnelles Prototyping mit der PIC18-Q71 MCU-Familie. Dieses USB-betriebene Kit verfügt über einen On-Board-Programmierer/Debugger, der sich nahtlos in die integrierte Entwicklungsumgebung (IDE) MPLAB® X integrieren lässt.
