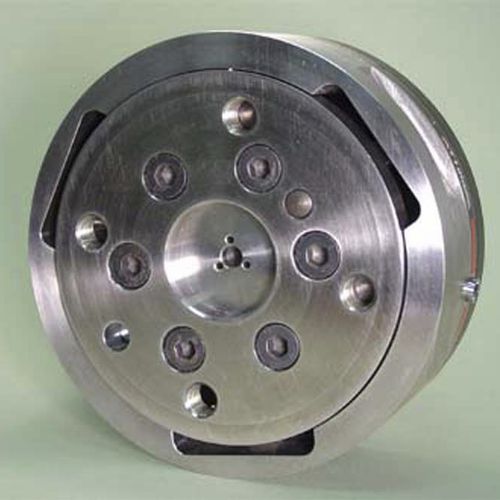

Kraft- und Drehmomentaufnehmer Theta

-Extrem hohe Festigkeit: Präzisionsgefertigt aus hochfestem rostfreiem Stahl. Die maximal zulässigen Überlastwerte für eine Achse betragen das 4,8- bis 17,6-fache der Nennkapazität. -Hohes Signal-Rausch-Verhältnis: Silizium-Dehnungsmessstreifen liefern ein 75-mal stärkeres Signal als herkömmliche Folienmessstreifen. Dieses Signal wird verstärkt, was zu einer Rauschverzerrung von nahezu Null führt. -Erhältlich in den Ausführungen IP60, IP65 und IP68 (10m): Eine IP60-Version ist für den Einsatz in staubigen Umgebungen geeignet. Die IP65-Version des Messwertaufnehmers ist gegen Spritzwasser geschützt. Die IP68-Version kann in Süßwasser bis zu einer Tiefe von 10 Metern eingetaucht werden. Typische Anwendungen -Rehabilitationsforschung -Produktprüfung -Robotermontage -Telerobotik -Orthopädische Forschung -Platzierung und Entnahme von Teilen in Präzisionsvorrichtungen Einachsige Überlast Fxy - ±20000 N Fz - ±51000 N Txy - ±2000 Nm Tz - ±2000 Nm Steifigkeit (berechnet) X-Achse & Y-Achse Kräfte (Kx, Ky) - 7,1x107 N/m Kraft der Z-Achse (Kz) - 1,2x108 N/m Drehmoment der X-Achse und Y-Achse (Ktx, Kty) - 3,4x105 Nm/rad Drehmoment der Z-Achse (Ktz) - 5,3x105 Nm/rad Resonanzfrequenz Fx, Fy, Tz - 680 Hz Fz, Tx, Ty - 820 Hz Physikalische Spezifikationen Gewicht* - 4,99 kg Durchmesser* - 155 mm Höhe* - 61,1 mm
