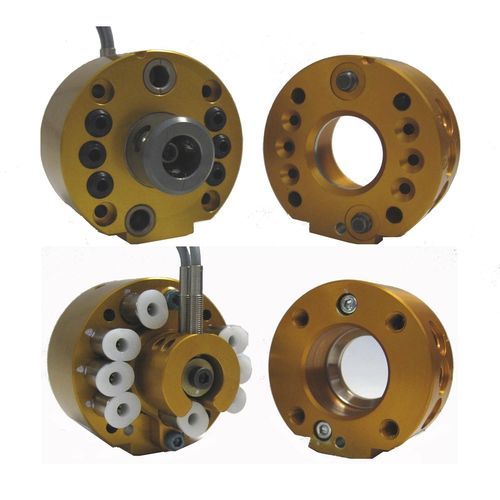

Werkzeugwechsler für Roboter QC-11 Hollow-Wrist

automatisch

-Der QC-11 Hollow-Wrist Master verfügt über sechs (6) axiale Luftdurchlassöffnungen mit 1/8-Zoll-Rohranschlüssen. -Die axialen Luftanschlüsse führen direkt in die Hollow-Wrist-Roboter und erhöhen die Zuverlässigkeit. -Der Hollow-Wrist Master kann mit einer Standard-Werkzeugseite verbunden werden. -Die No-Touch-Verriegelungstechnologie ermöglicht beim Verriegeln einen Plattenabstand von bis zu 1,5 mm (0,06 Zoll). -Der patentierte Fail-Safe-Verriegelungsmechanismus sorgt für eine geringe Kraft, die auf den Kolben wirkt. -Geringes Gewicht und geringe Größe mit einem hochfesten Verriegelungsmechanismus. -Großer Kolbendurchmesser und nach außen gerichteter Kugelweg erhöhen die Momentenkapazität. -Alle Verriegelungskomponenten sind aus rostfreiem Stahl Rc58 gefertigt. -Langlebige Buchsen für pneumatische Durchgangsanschlüsse. -Mit optionalen Lock/Unlock-Sensoren. Empfohlene Nutzlastgrenze: - 35 lb Verriegelungskraft @ 5,5 bar (80 psi): - 240 lb Kapazität des statischen Moments (X & Y): - 180 lbf-in Statische Momentenkapazität (Z): - 110 lbf-in Positionswiederholgenauigkeit - (X, Y, & Z): - 0,0004 Zoll Gewicht - wenn gekoppelt: - 0.83 lb Gewicht Master: - 0,65 lb Gewicht des Werkzeugs: - 0.18 lb Maximaler Abstand zwischen Master- und Werkzeugplatte vor der Verriegelung bei 87 psi (6 bar): - 0,06 Zoll Pneumatische Durchgangsanschlüsse (Anzahl) Größe: - siehe Zeichnung
