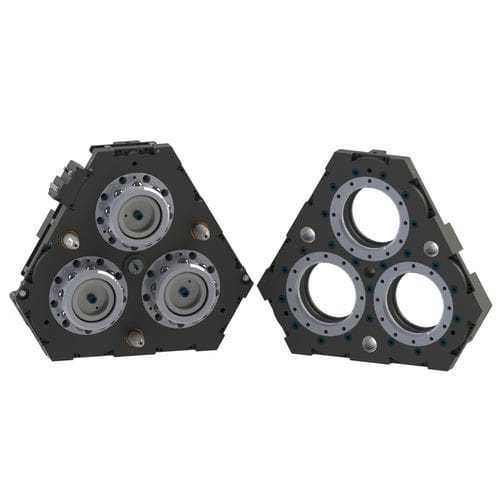

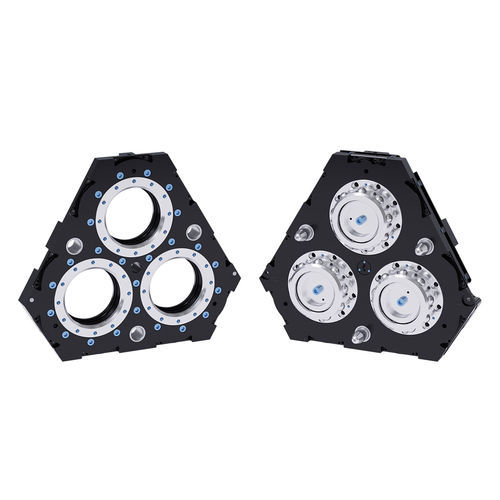

Werkzeugwechsler für Roboter QC-1310
automatisch

Werkzeugwechsler für Roboter - QC-1310 - ATI Industrial Automation - automatisch
Werkzeugwechsler für Roboter - QC-1310 - ATI Industrial Automation - automatisch
Werkzeugwechsler für Roboter - QC-1310 - ATI Industrial Automation - automatisch - Bild - 2
Werkzeugwechsler für Roboter - QC-1310 - ATI Industrial Automation - automatisch - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Roboter
Typ
automatisch

Beschreibung

-Modularer Aufbau: Leistungs-, Kühlmittel-, Servo-, Feldbus- und diskrete Signalkapazitäten sind in separaten Modulen untergebracht, was die Wartung erleichtert und dem Kunden mehr Gemeinsamkeit und Flexibilität bietet. -Extrem hohe Momentenkapazität und Festigkeit: Der QC-1310 verfügt über den gleichen bewährten Verriegelungsmechanismus wie die Werkzeugwechsler der Serie QC-310 und übertrifft die Spezifikationen für Roboterlasten von 2300 kg. -Intern verlegte Verkabelung: Unterstützt integrierte Ventil- und Steuermoduloptionen, wodurch das Hinzufügen und Entfernen von Modulen erleichtert wird. -Stapelhöhe bei Verriegelung: 5.132,2 mm (20 Zoll) (ohne die erforderliche Schnittstellenplatte). -Integrierte Ver- und Entriegelungsabfrage verfügbar. Empfohlene Nutzlastgrenze: - 6600 lb Verriegelungskraft @ 5,5 bar (80 psi): - 26000 lb Statische Momentenkapazität (X & Y): - 97500 lbf-in Statische Momentenkapazität (Z): - 111000 lbf-in Positionelle Wiederholbarkeit - (X, Y, & Z): - 0,0006 Zoll Gewicht - wenn gekoppelt: - 142 lb Master Gewicht: - 95 lb Gewicht des Werkzeugs: - 47 lb Maximaler Abstand zwischen Master- und Werkzeugplatte vor der Verriegelung bei 87 psi (6 bar): - 0,065 Zoll

---
