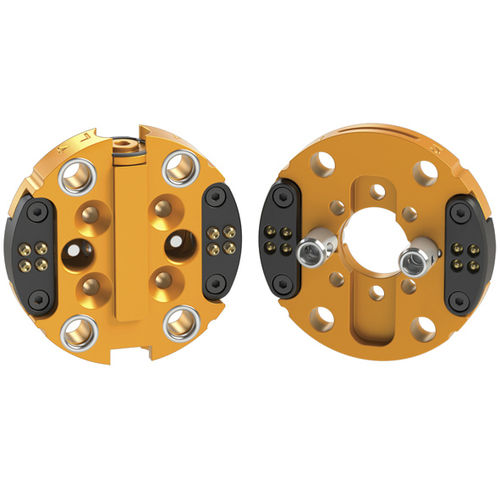

Werkzeugwechsler für Roboter QC-1

automatischHochgeschwindigkeit

-Modularer Aufbau: Die elektrischen Funktionen sind in separaten Modulen untergebracht, was die Flexibilität für den Kunden erhöht. -Äußerst kompaktes und leichtes Design für Hochgeschwindigkeits-"Spider"- oder Delta-Roboter. -Durchmesser des Gehäuses: 45 mm (1,77 Zoll). -Wiegt 93,8 Gramm (3,3 Unzen) mit Anschlüssen und E04-Modulen. -(4) M5-Durchgangsluftanschlüsse. -Stapelhöhe von nur 16,9 mm (0,67 Zoll). -Die Verschlussteile sind aus Rc58-Edelstahl gefertigt. -Die No-Touch-Verriegelungstechnologie ermöglicht einen maximalen Verriegelungsabstand von 1,0 mm (0,04 Zoll) zwischen Master- und Tool-Platten. -Der patentierte Fail-Safe-Verriegelungsmechanismus sorgt für eine geringe Kraft, die auf den Kolben wirkt. Empfohlene Nutzlastgrenze: 3 lb Verriegelungskraft @ 80 psi (5,5 bar): 39 lb Statische Momentenkapazität (X & Y): 8,7 lbf-in Kapazität des statischen Moments (Z): 10.2 lbf-in Positionswiederholgenauigkeit - (X, Y, & Z): 0.0004 in Gewicht - wenn gekoppelt: 0.207 lb Master Gewicht: 0.124 lb Werkzeuggewicht: 0.0829 lb Maximaler Abstand zwischen Master- und Werkzeugplatte vor der Verriegelung bei 6 bar (87 psi): - 0,04 Zoll Pneumatische Durchgangsanschlüsse (Anzahl) Größe: (4) M5 oder #10-32
