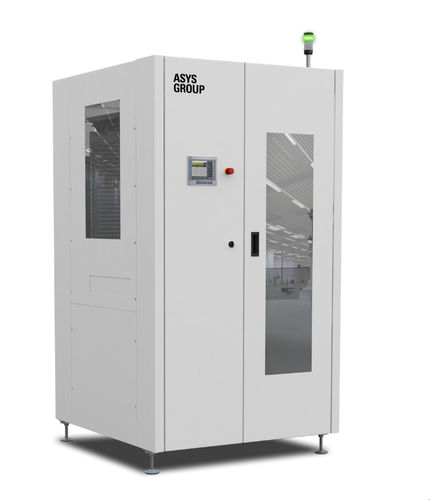

Leiterplatten-Lagersystem VEGO FPS 10B SPI

Beschreibung Die Pufferstation FPS 10B SPI dient zur Speicherung von „NG“ sowie „Gut“ inspizierten Baugruppen. Ankommende Leiterplatten werden durch die Puffersegmente übernommen und positioniert. „NG“- Leiterplatten werden zwingend gepuffert und erst bei Anforderung durch den Bediener entladen. „Gut“- Leiterplatten werden nur bei Bedarf gepuffert und automatisch der nachfolgenden Anlage wieder zur Verfügung gestellt. Die Anlage wird z.B. nach einem Lotpasten Inspektionssystem (SPI) eingesetzt, um prozessbedingte Stillstandszeiten zu kompensieren und zeichnet sich durch ihre kurze Taktzeit aus. Die FPS 10B SPI arbeitet im FIFO (First In / First Out) Prinzip und kann bis zu 10 Baugruppen aufnehmen. Die sogenannte Pufferkassette mit den übereinander angeordneten geschlos- senen Bandsegmenten kann auch Baugruppen mit seitlichen Ausschnitten problemlos verarbeiten. Eigenschaften _ Touch Display mit grafischer Benutzeroberfläche _ Bearbeitung der Produktparameter im laufenden Betrieb _ Produktspeicher Funktion _ Einstellungen: - FIFO - Durchlauf - Puffern NG Leiterplatten - Puffern NG/Gut Leiterplatten - Anzahl Pufferplätze _ Durchschnittliche Taktzeit < 15sek. bei FIFO _ Elektrische Breiteneinstellung _ Spezielle Kommunikation zu SPI Systemen (RS 232)
