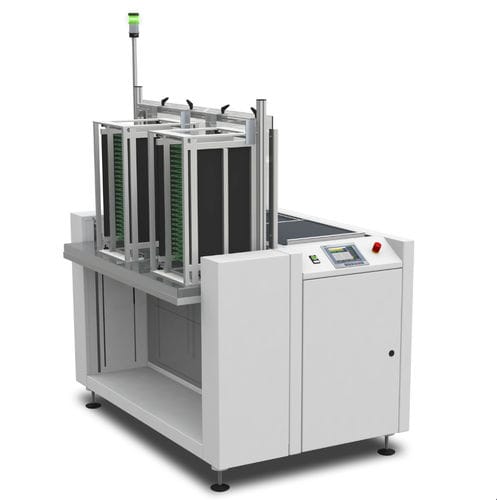

Be- und Entladesystem / für Leiterplatten VEGO AES 05

automatisch

Beschreibung Die Magazinierstation AES 05 dient der automatischen Beladung von Leiterplatten in einzelnen Prozessanlagen wie z.B. Schablonendrucker, Bestücksysteme, Reflowöfen oder Testsysteme. Die Anlage besteht aus einem Be- und einem Entladeband für Magazine, einer Hubachse mit Magazinplattform, einem Übergabeband zur nachfolgenden Anlage und einem elektr. angetriebenen Ausschieber. Die Magazinpufferstrecken sind nebeneinander angeordnet. Die Magazine werden über das Beladeband zur Magazinplattform transportiert, gespannt und abgearbeitet. Das leere Magazin wird über das Entladeband bis zur manuellen Entnahme gepuffert. Eigenschaften _ Automatischer Magazinwechsel mit Magazinspannern oben und unten _ Be-und Entladepuffer nebereinander angeordnet _ Manuelle Eingabe von Baugruppen über die Übergabe bandstrecke _ Gleiche Übergabehöhe für die beiden Magazinpufferstrecken _ Doppelte Hubachsenführung
