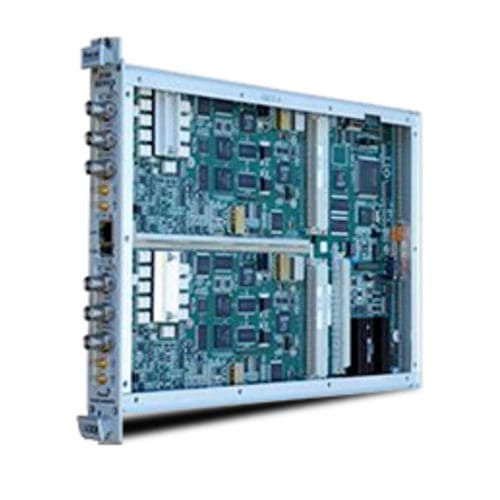

Direkt digitaler Synthesizer 3100M

PLLFrequenz

Die Wellenformsynthesizer der Serie 3100M von Astronics Test Systems kombinieren 300 MS/s Wellenformerzeugungsleistung, Vielseitigkeit und kompakte Größe in einem vXIbus-Format mit einem Steckplatz. Der 3100M ist eine stark verbesserte Version eines bewährten Instruments, das ideal für die VXI-Teststimulus-Erzeugung. Er ersetzt einen oder zwei der beliebten 3152A Preci- pLL-Wellenformsynthesizer, die in vielen militärischen und kommerziellen Testplattformen Standard sind kommerziellen Testplattformen. Informationen zum Produkt Kompatibilitätsmodus Der 3100M arbeitet standardmäßig in seinem leistungsstärksten Betriebsmodus, kann aber auch so eingestellt werden, dass er in allen Modi wie ein 3151A+ oder 3152A arbeitet, einschließlich (aber nicht beschränkt auf) PLL, PM, Sequenzmodus, Triggerverzögerung und Multimodulsynchronisation. Der 3100M bietet eine andere Frontplattenschnittstelle als der 3152A. Für ältere Designs finden Sie weitere Informationen in der Literatur zu den Modellen 3151B und 3152B Modulationsmodi Der 3100M ermöglicht die Modulation einer Trägersignalform im Bereich bis zu 100 MHz mit zehn Modulationsarten, darunter AM, FM, PM, FSK, PSK, ASK, Frequenzsprung, Amplitudensprung, 3D-Modulation (eine Kombination aus AM, FM und PM) und Pulsbreitenmodulation (PWM). Die Modulationsquellen sind mit Ausnahme von PM (extern oder intern mit 3D-Modus) alle intern und umfassen Sinus, Rechteck, Dreieck, Rampe und Arbiträr (in einigen Fällen). PWM wird mit der mitgelieferten Software zur Erstellung von Wellenformen erzeugt und auf das Gerät heruntergeladen Frequenz Sweep Das 3100M wobbelt Sinus- (jetzt mit Direct Digital Synthesis oder DDS), Rechteck- oder Dreieckswellenformen zwischen zwei beliebigen Frequenzen bis zu 100 MHz. Der Wobbelvorgang kann entweder aufwärts oder abwärts sowie linear oder logarithmisch durchgeführt werden.
