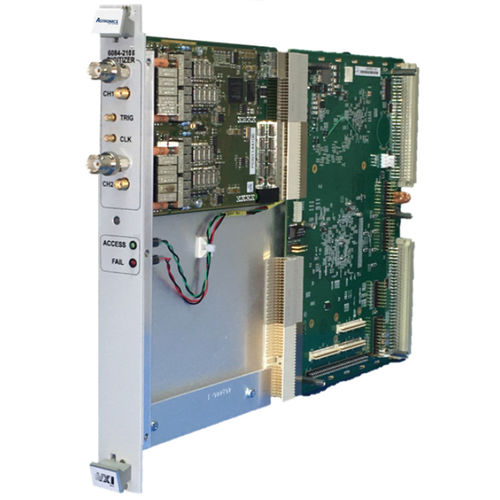

Digitalisierer / bis 150 MS/s 6084-2105

1 Kanal2 Kanäle14-Bit

Der Astronics Test Systems™ 6084-2105 Digitizer ist ein VXI-Modul, das für VXI-Systeme empfohlen wird, die entweder eine verbesserte Genauigkeit oder einen Ersatz für ein veraltetes Instrument benötigen. Es enthält zwei 125 MS/s, 14-Bit-Digitalisiererkanäle. Die maximale Bandbreite für die Signalerfassung in den unteren Spannungsbereichen beträgt 60 MHz und 32 MHz in Bereichen bis zu 32 Vpk-pk. Der maximale Eingangsspannungshub beträgt 256 Vpk-pk. Produktinformationen Abtastung mit großem Dynamikbereich Der 6084-2105 Zweikanal-Digitalisierer tastet Single-Ended- (SE) oder Differential- (DIFF) Wellenformen bei Frequenzen von bis zu 60 MHz und mit Amplituden von 250 mV bis 256 V ab. Das Triggersystem des 6084-2105 unterstützt normale, vorgetriggerte und nachgetriggerte (verzögerte) Erfassungen unter Beibehaltung des Abtastwertspeichers von 32 Megabyte pro Kanal. Die Erfassung kann auf eine der folgenden Arten gestartet werden: Software-Trigger, externer Trigger oder durch eine positive oder negative Flanke an Kanal 1 oder Kanal 2. Alle Eingangsbereiche werden vollständig durch eine programmierbare Offsetspannung abgedeckt, die es ermöglicht, den gewünschten Amplitudenbereich mit maximaler Auflösung zu vergrößern. Die Messwerte sind DC-genau bis ±1,2 mV bei 250 mVpk-pk und ±0,65 V bei 256 Vpk-pk. Bei 10 MHz liegt der typische SNR bei 62 dB und der THD bei nur 70 dB. Diese seltene Kombination aus exzellenter DC- und AC-Leistung in einem Produkt macht den 2105 für Anwendungen von der Gerätecharakterisierung bis hin zum Produktionstest nützlich: Eine eingebaute hochstabile Spannungsquelle liefert die Referenz für die integrierte Softwarekalibrierung.
