Digitalisierer / bis 150 MS/s PXIe-1803
1 Kanal2 Kanäleanalog

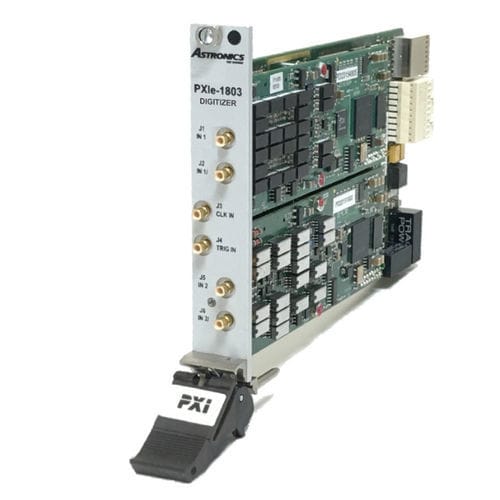

Digitalisierer / bis 150 MS/s - PXIe-1803 - Astronics Test Systems - 1 Kanal / 2 Kanäle / analog
Digitalisierer / bis 150 MS/s - PXIe-1803 - Astronics Test Systems - 1 Kanal / 2 Kanäle / analog
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Geschwindigkeit
bis 150 MS/s
Anzahl Kanäle
2 Kanäle, 1 Kanal
Merkmal
14-Bit, 16-Bit, analog, PXI-Express

Beschreibung

Der PXIe-1803 von Astronics Test Systems ist ein 2-Kanal-Digitalisierer. Er belegt nur dieser Digitalisierer, der nur einen PXI-Express-Steckplatz oder einen Hybrid-Steckplatz belegt, bietet die beste für PXI Express verfügbare Kombination aus Geschwindigkeit und Dynamikbereich. Die eingebaute Referenz gewährleistet eine hohe Genauigkeit über einen langen Kalibrierungszyklus Informationen zum Produkt Signalintegrität Eine der wichtigsten Anforderungen bei den heutigen Prüf- und Messanwendungen ist eine hohe Signalqualität. Mit einem außergewöhnlich guten SFDR-Wert von < 83 dB bei einem 1-MHz-Träger digitalisiert der PXIe-1803 von Astronics Test Systems Signale mit der höchsten Wiedergabetreue in seiner Klasse. Die absolute und relative DC-Genauigkeit übertrifft die der Konkurrenzmodelle bei weitem. Die Signaleingänge sind entweder als Single-Ended- oder True-Differential-Eingänge verfügbar Kanal-Synchronisation Beide Digitalisiererkanäle können unabhängig oder synchronisiert betrieben werden. Die Wellenformerfassung kann durch einen analogen Pegel auf Kanal 1 oder 2, durch einen externen Trigger, durch einen PXI-Trigger oder durch einen Software-Trigger ausgelöst werden. Hohe Dichte und Modularität Die geringe Größe und hohe Leistung des zweikanaligen PXIe-1803 machen es ideal für den Einsatz in Anwendungen mit hoher Kanalzahl. Das Modul kann mit zusätzlichen Modulen in einem PXI-Chassis mit Hybridsteckplätzen synchronisiert werden. Dies reduziert die Größe und die Kosten des Systems und verbessert gleichzeitig die Systemgranularität und die Wartungsfreundlichkeit. Leistungsstarkes Soft-Front-Panel Das PXIe-1803 wird mit einem Soft-Front-Panel (SFP) geliefert, das Ihnen die manuelle Steuerung der Front-End-Signalkonditionierung, der Uhr und der Signalerfassung ermöglicht. Mit dem SFP können Sie digitalisierte Wellenformen im Vorschaufenster anzeigen und so Informationen über die erfassten Signalparameter im Zeitbereich erhalten.

---

Kataloge

PXIe-1803
PXIe-1803
4 Seiten
