VXI-Netzwerkkarte 1260-167AH
Mikrowellen

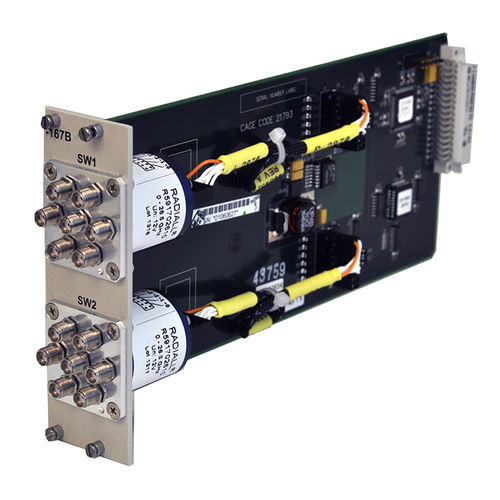

VXI-Netzwerkkarte - 1260-167AH - Astronics Test Systems - Mikrowellen
VXI-Netzwerkkarte - 1260-167AH - Astronics Test Systems - Mikrowellen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Format
VXI
Netzwerk
Mikrowellen

Beschreibung

Hochleistungs-Mikrowellenschalter Plug-In Der Racal Instruments™ 1260-167AH/BH ist ein 2-Slot-Mikrowellen-Switch-Einschub für den Einsatz im Racal Instruments™ 1256 Switching Mainframe oder dem Racal Instruments™ 1260-100 Adapt-a-Switch™ VXI Carrier. Er ist für Hochleistungs-Mikrowellen-Switching-Anwendungen mit hoher Packungsdichte optimiert. Der 1260-167AH/BH verwendet hochwertige Radialrelais mit reibungsfreiem Design, das die Ablagerung von Partikeln auf den Kontakten minimiert Informationen zum Produkt Die Racal Instruments™ 1260-167AH/ BH ist eine elektromechanische Koaxial-Schaltkarte für DC - 26,5 GHz, die als Einzel- oder Doppel-SP6T-Schalter konfiguriert werden kann. Die in dieser Karte verwendeten Relais arbeiten äußerst zuverlässig und wiederholbar mit einer Lebensdauer von 10 Millionen Zyklen (typisch 25 Millionen). Dies ist auf das reibungsfreie Design zurückzuführen, das die Partikelablagerungen auf den Kontakten minimiert, die den wiederholbaren Betrieb der Übertragungsleitung und die Systemkalibrierung beeinträchtigen. Der 1260-167AH/BH ist Teil der Familie der Mikrowellenschalterkarten innerhalb unserer modularen Adapt-a-Switch™-Serie. Diese Karten können in ein LXI-Switch-Chassis oder einen VXI-Träger für größere Switch-Anforderungen eingebaut werden. Dieser modulare Steckkartenansatz bietet eine skalierbare Systemarchitektur, die sich durch Hinzufügen zusätzlicher Karten leicht an wachsende Systemanforderungen anpassen lässt. Diese Karten können mit anderen Switch-Karten der Adapt-a-Switch-Serie zu einer kompletten ATE-Switch-Systemlösung kombiniert werden. Wenn ein Austausch erforderlich ist, können die Relais in weniger als 5 Minuten ausgetauscht werden. Dies maximiert die Betriebszeit des Systems und erleichtert die Aufrüstung vor Ort. Die Benutzeranschlüsse werden direkt an die SMA-Relaisanschlüsse auf der Vorderseite des Einschubs angeschlossen.

---
