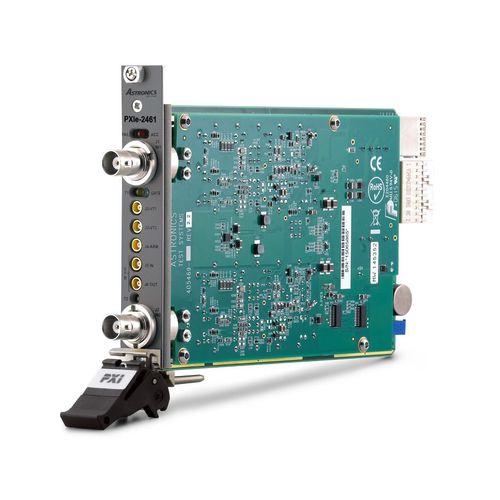

Impulszähler PXIe-2461

ZeitZykluselektronisch

Der PXIe-2461 PXI von Astronics Test Systems ist ein hochleistungsfähiger, 2-Kanal, 235-MHz-Universalzähler/Timer. Der Frequenz- und Zeitintervallzähler (FTIC) belegt einen einzigen PXI-Express-Steckplatz oder einen Hybrid-Steckplatz und intervall-/Zeitzähler (FTIC) bietet elf einfach zu bedienende automatische Messfunktionen dazu gehören Phasen-, Impuls-, Spitzenwert-, Anstiegs-/Abfallzeit-, Zeitintervall- und Verhältnismessung, alle mit extrem hoher Auflösung. Informationen zum Produkt Kurzbeschreibung Der leistungsstarke Universal Counter/Timer PXIe-2461 bietet zwölf automatische Messfunktionen - Frequenz (direkt oder im Verhältnis) und Periode - Zeitintervall (normal und verzögert) - Anstiegs- und Abfallzeit - Impulsbreite (positiv oder negativ) - Tastverhältnis und Phase - Summierung (manuell oder nach Impuls oder Zyklus) - DVM (MAX, MIN und DC-Spannungen) Messen mit hoher Granularität Der PXIe-2461-Zähler misst Frequenzen bis zu 235 MHz mit einer Auflösung von bis zu 9 Stellen pro Sekunde. Erfassen Sie Zeitintervalle mit einer Auflösung von 1 ns bei Einzelaufnahme und 100 ps bei aktivierter Mittelwertbildung Flexible Hysterese Der PXIe-2461 verfügt sowohl über eine niedrige als auch eine hohe Hysterese-Einstellung für eine verbesserte Rauschimmunität. Die werkseitigen Hysterese-Einstellungen können auch mit einem Hysterese-Kalibrierungswerkzeug auf die Systemanforderungen programmiert werden Zeitüberschreitung bei der Messung Die programmierbare Messzeitüberschreitung ermöglicht die Optimierung der Systemleistung bei fehlenden Eingangssignalen. Hauptmerkmale - Durchführung von präzisen Timing-Messungen mit einer Auflösung von 9 Stellen - Automatisieren Sie die Prüfung mit automatischen Messungen, einschließlich des Spitzensignals - Die wichtigsten Spezifikationen umfassen: - 235 MHz Frequenzmessung - 9 Digits pro Sekunde Auflösung - 1 ns Zeitintervallauflösung (100 ps mit Mittelwertbildung)
