Karten-Multiplexer 1260-134

Videofür Telekom-AnwendungenMehrkanal

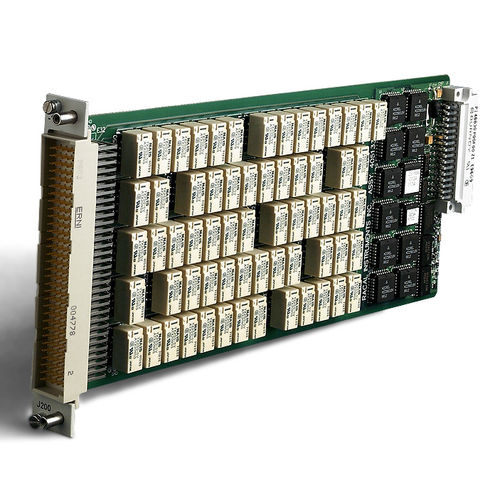

High-Density-Multiplexer-Plug-In Die Racal Instruments™ 1260-134 ist eine sechzehnkanalige 1x4-2-Draht-Scanner/ multiplexer-Schaltkarte zur Verwendung in den Racal Instruments™ 1260-100 oder 1260-101 Adapt-a-Switch™ VXI-Trägern oder dem Racal Instruments™ 1256 GPIB/ Ethernet-Schalt-Mainframe. Produktinformation Der 1260-134 ist ideal für den Einsatz in Audio-, Video-, Telekommunikations- oder Allzweck-Signalvermittlungsanwendungen. Jeder 1x4-Multiplexer wird unabhängig gesteuert, so dass der Benutzer eine beliebige Kombination von Kanälen an den gemeinsamen Anschluss anschließen kann. Diese Konfiguration bietet bis zu vier identische Ausgänge pro MUX mit einer Strombelastbarkeit von bis zu 2 A. Ein 4-Draht 1x4 kann auch durch Verwendung von zwei 1x4-Zellen erreicht werden. Der 1260-134 lässt sich einfach und direkt über die Frontplatte in den 1260-100 oder den 1256 einbauen. Da alle Relais des 1260-134 elektromechanisch sind, sind alle Ein- und Ausgänge umschaltbar, um die Prüfanforderungen des Systems zu erfüllen. Schnittstellenstecker sind nicht im Lieferumfang des 1260-134 enthalten und müssen separat bestellt werden; ein 6 Fuß langes, nicht abgeschlossenes Kabel ist jedoch als Standardoption erhältlich. Die Racal Instruments™ Option-01T-Schnittstelle (für VXI) steuert den 1260-134 entweder über registerbasierte oder nachrichtenbasierte Befehle. Der 1256 (für GPIB/Ethernet) unterstützt nachrichtenbasierte Operationen. In der Option-01T/1256-Literatur finden Sie weitere Informationen zu den Produktspezifikationen und Funktionen wie Einschließen, Ausschließen, Scan-Listen, benutzerdefinierte Pfadnamen und Reset-Zustände. Die Adapt-a-Switch™-Serie bietet VXIplug&play-Unterstützung für Frameworks, die auf der Microsoft Win32®-Programmierschnittstelle basieren, einschließlich Treiber für LabWindows™/CVI und LabVIEW™.
