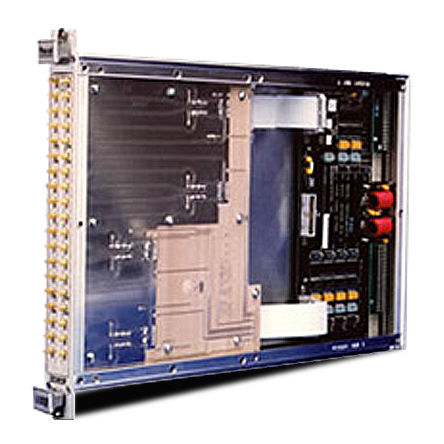

Schaltermodul mit Relay 1260-58

digitalRFHochgeschwindigkeit

Das Racal Instruments™ 1260-58 ist ein hochdichtes Schaltmodul mit vier 1x8 koaxialbäumen. Es ist für hochfrequente 50-Ω-Signale ausgelegt und damit ideal für das Schalten von Quell- oder Messsignalen in einer ATE-Umgebung oder einem modernen Kommunikationssystem Informationen zum Produkt Das 1260-58 ist für den Einsatz mit Funktions-/Impulsgeneratoren, universellen Timern/Zählern, Oszilloskopen, digitalen Hochgeschwindigkeitsprüfgeräten und anderen Instrumenten mit hohen Frequenzen oder schnellen Anstiegszeiten vorgesehen. Dieses Schaltmodul hat eine ausgezeichnete AC-Performance mit einer Bandbreite von mehr als 1 GHz. Alle Relais sind bidirektional, so dass Eingänge und Ausgänge austauschbar sind, um unterschiedliche Testanforderungen zu erfüllen. Größere Schaltsysteme können mit Hilfe von externen Jumpern mit leicht zugänglichen SMB-Steckern konfiguriert werden. Auf diese Weise lassen sich sowohl große Multiplexer als auch große Matrizen konfigurieren. MATURE Der 1260-58 benötigt eine Racal Instruments™ Option 01T zur Kommunikation mit Modulen der 1260-Serie. Diese Option bietet einen nachrichtenbasierten Betrieb für einfache Bedienung und einen registerbasierten Betrieb für maximale Geschwindigkeit. Die 1260er-Serie bietet VXIplug&play-Unterstützung für Frameworks, die auf der Microsoft Win32®-Anwendungsprogrammierschnittstelle basieren, einschließlich Treibern für LabWindows™/CVI und LabVIEW™ Wichtigste Merkmale - Vier 1x8-Koaxialbäume - 1 GHz Bandbreite - Hervorragende Nebensprech- und Isolationseigenschaften - VXIbus-Modul mit einem Steckplatz, Größe C - Hochwertige 50 Ω SMB-Koaxialanschlüsse - Ideal zum Schalten hochfrequenter Signale in ATE-Systemen
