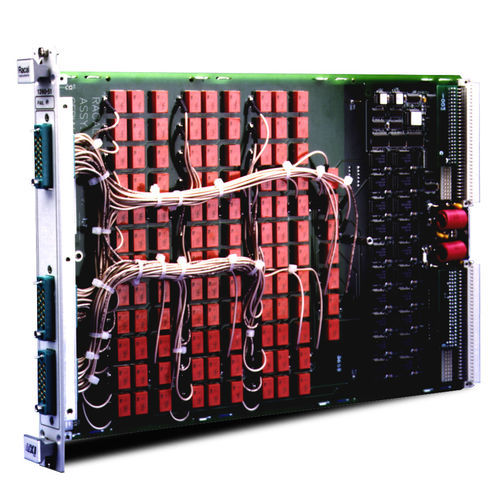

Schaltermodul mit Relay 1260-51

digitalRFanalog

Das Racal Instruments™ 1260-51 ist ideal für Hochleistungs-HF-Schaltungen. Seine Bandbreite von 400 MHz macht das 1260-51 zu einem ausgezeichneten Schaltmodul für geschwindigkeit, digitale Datenkommunikation und die meisten analogen Signale. Informationen zum Produkt Der 1260-51 ist eine ausgezeichnete Wahl für das Schalten von Hochfrequenzsignalen zu einem Oszilloskop oder Zähler/Timer. Seine große Bandbreite stellt sicher, dass die Testausrüstung schnelle, transiente Signale sieht. Der 1260-51 ist auch ideal für die Umschaltung von Hochfrequenzsignalquellen, wie z. B. unsere Familie von Wellenformsynthesizern und Signalgeneratoren, auf das zu prüfende Gerät. Das 1260-51 besteht aus sechs 2x6-Matrizen, die zu drei 2x12- oder einer 2x36-Matrix kombiniert werden können. Das Modul konfiguriert automatisch die Verbindungsrelais, um den gewünschten Pfad zu erreichen. Der 1260-51 bietet einen rauscharmen Schaltpfad mit hervorragendem Übersprechen und Isolierung. Diese Leistung ermöglicht es dem 1260-51, Signale in kritischen Tests von Verstärkern, Empfängern und anderen aktiven Geräten zu schalten. Die MATURE-Überwachung des Relaisspulenstroms ist verfügbar, um dem Benutzer die Sicherheit zu geben, dass das Relais ordnungsgemäß funktioniert. Das 1260-51 wird über die nachrichtenbasierte Schnittstelle Option 01 von Racal Instruments™ oder die nachrichten- und registerbasierte Schnittstelle Option 01T gesteuert, die in separaten Datenblättern ausführlich erläutert werden. Hauptmerkmale - Konfigurierbar als 2x6, 2x12 oder 2x36 RF-Matrix - 400-MHz-Bandbreite - Software-konfigurierbar - keine Jumper! - Schaltet 30 W, 0,5 A und 125 VAC - Koaxialschnittstellen mit hoher Dichte - Hervorragend geeignet für Oszilloskop- oder Zeitintervallzähler-Messungen
