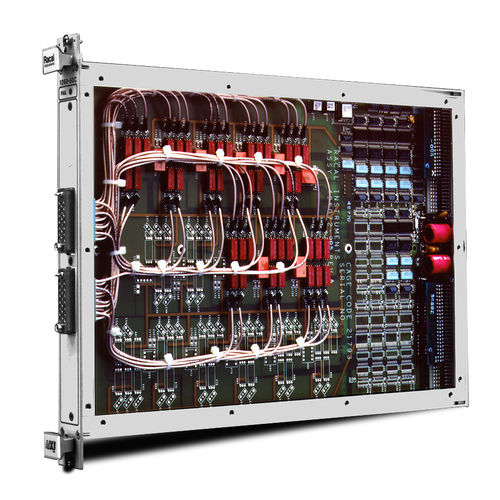

Modul-Multiplexer 1260-50C

mit hoher Bandbreite

Der Racal Instruments™ 1260-50 ist ideal zum Schalten von Breitbandsignalen bis zu 200 MHz. Er ist für den Einsatz mit Funktions-/Impulsgeneratoren, Universalzählern/Zeitgebern, Oszilloskopen und anderen Instrumenten vorgesehen, bei denen Hochfrequenz- oder schnelle Impulssignale geschaltet werden. Informationen zum Produkt Der 1260-50C besteht aus acht 1x4 10W-Multiplexern und der 1260-50D besteht aus 16 1x4 50 Ω-Multiplexern. Diese Multiplexer sind bi-direktional und per Software rekonfigurierbar. Das macht die Rekonfiguration einfach und macht eine Demontage des Moduls überflüssig. Das Gehäuse des Koaxialsteckers (Shell) wird mit dem 1260-50C/D geliefert. Die Konnektorstifte müssen separat erworben werden. Koaxialstifte mit Kabeln für dieses Modul sind ebenfalls erhältlich. Die Koaxialkabel wurden bis zu einer Bandbreite von 1 GHz getestet und sind in Längen von 2, 6 und 12 Fuß mit einem Koaxialstift an jedem Ende erhältlich. Die Relaisspulenströme werden überwacht, um eine vom Benutzer wählbare Zuverlässigkeitsüberprüfung zu ermöglichen, die dem Benutzer zusätzliche Sicherheit für den Betrieb des Relais bietet. Der 1260-50 wird über die meldungsbasierte Schnittstelle Option 01 von Racal Instruments™ oder die meldungs- und registerbasierte Schnittstelle Option 01T gesteuert, die in den jeweiligen Datenblättern ausführlich erläutert werden. Alle in den Datenblättern erläuterten 1260-Steuerungsfunktionen sind für dieses Modul verfügbar. Hauptmerkmale - 1260-50C konfigurierbar als: - Acht 1x4 - Vier 1x9 - Zwei 1x19 - Eine 1x39 - 1260-50D konfigurierbar als: - Sechzehn 1x4 - Acht 1x9 - Vier 1x19 - Zwei 1x39 - Eine 1x79 - 200 MHz Bandbreite mit ausgezeichnetem Übersprechen und Isolierung - Software-konfigurierbar - Koaxiale Schnittstellen
