Schaltermodul mit Relay 1260-22

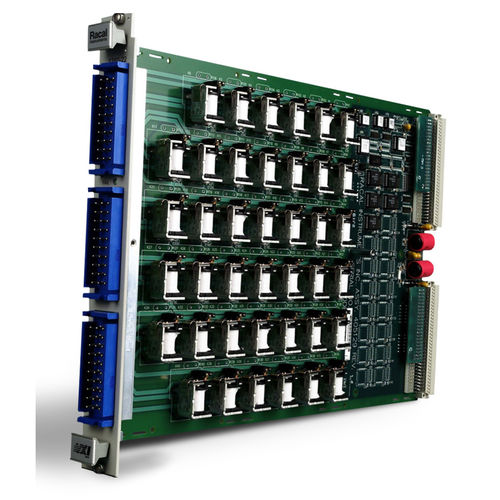

Das Racal Instruments™ 1260-22 ist ein 40-kanaliges SPST-Hochleistungs-Schaltmodul, das zum Schalten und Weiterleiten von Hochstromquellen wie AC- und DC-Netzteilen in automatisierten Testsystemen entwickelt wurde Das 1260-22 schaltet Ströme bis zu 20A, AC oder DC, und Spannungen bis zu 250VDC oder 250VAC. Die maximale Belastbarkeit beträgt 600WDC oder 4800VA pro Kanal. Das Design des 1260-22 reduziert externe Komponenten, Konfigurationsbrücken und ausfallsichere Geräte. Interne Jumper ermöglichen 1x2 und/oder 1x4 Multiplexer-Konfigurationen und reduzieren die externe Verdrahtung. Überspannungsschutzvorrichtungen lassen sich leicht auf dem Modul installieren, was die Systemintegration vereinfacht. Ein externer Notfall-Reset-Schalter kann an den Frontplattenanschluss des 1260-22 angeschlossen werden. Der externe Schalter ermöglicht das sofortige Öffnen aller Kanäle des 1260-22 und aller Karten, die an dieselbe Option 01T angeschlossen sind. Dies trägt dazu bei, ein sicheres Schalten in Hochstromanwendungen zu gewährleisten. Die nachrichten- und registerbasierte Option 01T-Schnittstelle steuert den 1260-22. Spezifikationen und Produktmerkmale, wie z. B. Einschluss-, Ausschluss- und Scan-Listen, Überwachung des Relaisspulenstroms sowie benutzerdefinierte Pfadnamen und Reset-Zustände, finden Sie im entsprechenden Datenblatt der Option 01T. Der 1260-22 bietet VXIplug&play-Unterstützung für Frameworks, die auf der Microsoft Win32®-Anwendungsprogrammierschnittstelle basieren, einschließlich Treiber für LabWindows™/CVI und LabVIEW™ Wesentliche Merkmale - 40 Kanäle für SPST-Hochleistungsschaltung - Schalten für Stromversorgungen und Stromquellen - Schaltet bis zu 20 A, AC oder DC - Schnittstelle für externen "Not-Reset"-Schalter zum Öffnen aller Kanäle - Rekonfigurierbar als Multiplexer: fünf 4 x 1 plus zehn 2 x 1 - Vorkehrungen zum Hinzufügen eines Shuntkontakt-Schutzelements
