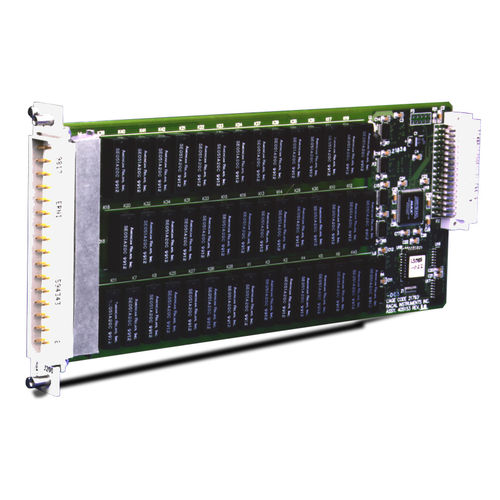

Karten-Multiplexer 1260-136

Monomodemit hoher Dichte

Hochspannungs-Multiplexer-Einschub Die Plug-Ins der Serie 1260-136 von Racal Instruments™ sind Hochspannungsrelaismultiplexer für die Adapt-a-Switch™-Plattform. Sie lassen sich schnell und einfach an der Vorderseite eines Adapt-a-Switch™ Carrier 1260-100 Produkt-Informationen Jedes Plug-in der Serie 1260-136 kann über die Standard-Programmsteuerung in eine der folgenden Konfigurationen konfiguriert werden - Einzelner 1x21 Zweidraht-Multiplexer - Einzelner Ein-Draht-Multiplexer 1x42 - zwei 1x21 Ein-Draht-Multiplexer 1260-136 Plug-Ins können für Verteileranwendungen eingesetzt werden, bei denen eine beliebige Kombination von Relais pro Multiplexer gleichzeitig geschlossen wird, oder in klassischen Scanner-Anwendungen, bei denen nur ein Relais pro Multiplexer geschlossen werden darf. Beim Einsatz als Scanner öffnet die "Exclude"-Funktion der Serie 1260 automatisch die letzte Verbindung, wenn eine neue Verbindung programmiert wird. Dies reduziert die Anzahl der an den Schalter gesendeten Befehle und damit die Prüfzeit. Make- before-break oder Break-before-make können ebenfalls programmiert werden. Es sind drei verschiedene Versionen dieses Plug-Ins erhältlich, um eine Reihe von Hochspannungsschaltanforderungen zu unterstützen. Jede Version verwendet ein anderes Hochspannungsrelais. Die grundlegenden "Hot-Switching"-Spezifikationen dieser Plug-Ins sind wie folgt - 1260-136B, 500 V, Reed-Relais - 1260-136C, 1 kV, Reed-Relais - 1260-136D, 500 V, quecksilberbenetztes Reedrelais Das 1260-136D muss für einen ordnungsgemäßen Betrieb vertikal ausgerichtet werden. Dies ist die normale Position für Installationen mit einem VXI-Chassis mit 13 Steckplätzen und einem Adapt-a-Switch™-Träger. Die Versionen 1260-136B und C sind nicht lageabhängig; sie funktionieren ordnungsgemäß in Installationen, die in jeder Richtung ausgerichtet sind.
