Mehrkanal-Signalaufbereiter Trig-Tek™ 368A
für Sensor

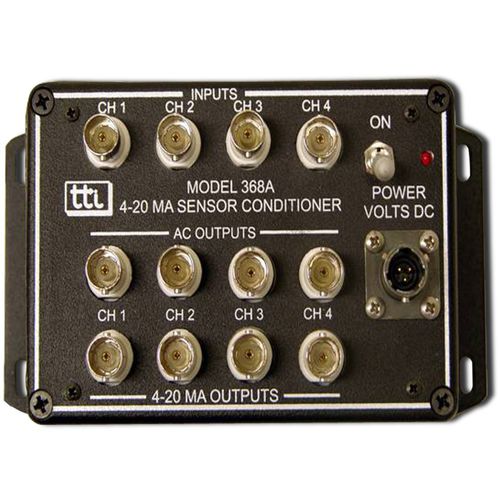

Mehrkanal-Signalaufbereiter - Trig-Tek™ 368A  - Astronics Test Systems - für Sensor
Mehrkanal-Signalaufbereiter - Trig-Tek™ 368A  - Astronics Test Systems - für Sensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Merkmal
Mehrkanal
Anwendung
für Sensor

Beschreibung

Der Trig-Tek™ 368A Sensor Conditioner ist für die Eingabe von ICP- sensoren; die Ausgänge sind proportional von 4 bis 20 mA Informationen zum Produkt Der Trig-Tek™ 368A verfügt über einen internen Schalter für jeden Kanal, der den einstellbaren Sensorstrom "Curr" entweder auf "Ein" oder "Aus" stellt Der Ausgangsstrom von 4 bis 20 mA entspricht 0 bis 500 mVeff Full Scale (FS) Engineering Units (eu) mit einem 100 mV/ eu-Sensor. FS wird durch ein internes Verstärkungspotentiometer für 5 bis 50 FS eu eingestellt. Die Ein- und Ausgänge sind an BNC-Steckern angeschlossen. Das 368A hat einen Stromeingang von 20 bis 36 VDC bei etwa 125 mA. Die Primärspannung ist von der Signalmasse mit 500 V isoliert. Die Stromversorgung erfolgt über einen 3-poligen PT02A-8-3P. Steckerstift A ist der Pluspol, B ist die Rückleitung und C ist die Gehäusemasse. Der Gegenstecker ist ein PT06A-8-3S-SR. die Stromversorgung mit 10 bis 18 VDC kann als Option bei der Bestellung geliefert werden. Wesentliche Merkmale - 4 Kanäle - 100 mV/eu Eingangsempfindlichkeit - 5 bis 50 Vollausschlag (FS) technische Einheiten (eu) (einstellbar) - 2 bis 5 mA Sensorstrom - 4 bis 20 mA Ausgänge - FS AC-Ausgang - Isolierte Primärleistung - BNC-Eingänge und -Ausgänge - 20 bis 36 VDC Leistung

---
