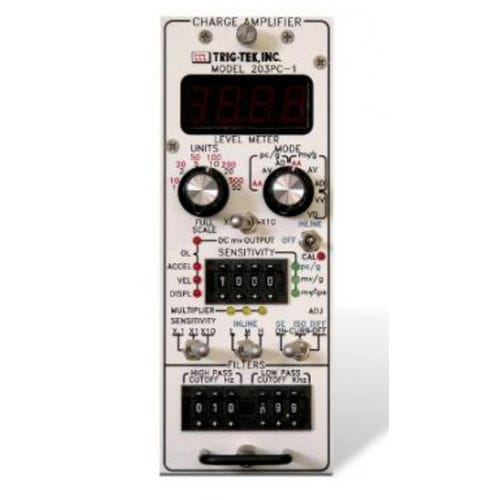

Signalverstärker Trig-Tek™ 203PC-1

LadungdigitalRack

Die Trig-Tek™ 203PC-1, -2 Ladungsverstärker arbeiten mit Hochtemperatur beschleunigungsaufnehmern, bei denen pyroelektrische Effekte auftreten können Informationen zum Produkt Die Trig-Tek™ 203PC-1 und 203PC-2 decken den Frequenzbereich von 3 Hz bis 40.000 Hz ab. Sie integrieren das 10-g-Beschleunigungsausgangssignal doppelt, um Geschwindigkeits- und Verschiebungsausgänge zu liefern. Ein vierstufiger Empfindlichkeitsregler in Verbindung mit einem dreistufigen Kippschalter ermöglicht die Einstellung von Aufnehmern mit Empfindlichkeiten von 0,100 bis 199,9 pC/g, mV/g oder mV/ips. Ein "Mode"-Schalter wählt "pC/g" ("AA", "AV" oder "AD"), "mV/g" ("AA", "AV" oder "AD"), oder "Vel" (VV oder VD). Der DC-Ausgangsschalter wählt "X1" oder "X10" für g, ips oder MIL am "DC-Ausgang" Ein externes "Cal"-Signal kann über einen Schalter an der Vorderseite oder über den "Cal"-Steuereingang (Rückseite) ausgewählt werden. Ein Tiefpassfilter verfügt über Grenzfrequenzen von 100 Hz bis 19,9 kHz in 100-Hz-Schritten und ein Hochpassfilter über Grenzfrequenzen von 1 bis 999 Hz in 1-Hz-Schritten. Ein digitales Messgerät an der Vorderseite zeigt wahlweise Vollausschläge (FS) von "10", "20", "50", "100", "200" oder "500" g's Pk oder "1", "2", "5", "10", "20" oder "50" ips oder MILS Pk an. Der 203PC ist als Einschubmodul verpackt. Erhältlich sind ein Gehäuse mit einem Modul und ein Gehäuse mit sechs Modulen Wenn "mV/ips" ausgewählt ist, arbeitet der Verstärker mit einem ICP-Antriebsgeber mit der Einstellung "Curr-On" oder mit einem Standard-Antriebsgeber mit der Einstellung "Curr-Off" Ein "DC Output"-Schalter ermöglicht die Auswahl von entweder "X1", "X10", "10 mV/g" oder "100 mV/ips" oder MIL am "DC Output" Ein "Externes Kalibrierungssignal" kann über den Schalter "Mode"/"Units" auf der Vorderseite oder über den Steuereingang "Cal" (Rückseite) ausgewählt werden.
