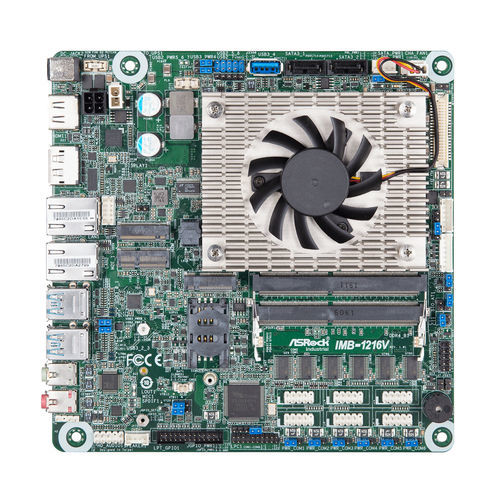

Mini-ITX-Mainboard IMB-1216

8th Generation Intel® Core™Intel® Whiskey lake-U seriesDDR4 SO-DIMM

Prozessorsystem -IMB-1216E (CELERON-4305UE, DC, 2.0GHz,15W) Chipsatz - MCP BIOS - AMI SPI 128 Mbit Speicher Kapazität - 32 GB (16 GB pro DIMM) Grafikkarte Steuerung - Intel® Gen9 Grafik DX 11/12 Maximale Auflösung bis zu 4096x2160@60Hz Maximale Auflösung bis zu 4096x2304@60Hz VGA - Maximale Auflösung bis zu 1920x1200@60Hz LVDS - Zweikanal 24 Bit bis zu 1920x1200@60Hz eDP - eDP 1.4 Maximale Auflösung bis zu 4096x2304@60Hz MultiDisplay - Dreifach-Anzeige Erweiterungssteckplatz SIM-Sockel - 1 x Sockel verbunden mit M.2 Key_B Audio Schnittstelle - Realtek ALC887, High Definition Audio. Line-Ausgang, Mikrofon-Eingang Ethernet Controller/Geschwindigkeit - IMB-1216P/IMB-1216M LAN1: 1 x Intel I219LM mit 10/100/1000 Mbps, unterstützt AMT/vPro LAN2: 1 x Realtek RTL8111G/RTL8111H-CG mit 10/100/1000 Mbit/s IMB-1216V/IMB-1216E LAN1: 1 x Intel I219V mit 10/100/1000 Mbit/s LAN2: 1 x Realtek RTL8111G/RTL8111H-CG mit 10/100/1000 Mbit/s Rückseitige E/A Ethernet - 2 x 1 Gigabit-LAN Audio - 2 (Mikrofon-Eingang, Line-Ausgang) DC-Buchse - 1 Interner Anschluss Parallel - 1 (gemeinsam mit GPIO) GPIO - 8 x GPI, 8 x GPO (gemeinsam mit dem LPT-Anschluss) TPM - IMB-1216P/IMB-1216M: TPM 2.0 IC onboard IMB-1216V/IMB-1216E: TPM-Steckplatz LVDS - 1 (gemeinsam mit eDP, durch BIOS-Einstellung) eDP - 1 (gemeinsam mit LVDS, je nach BIOS-Einstellung) SATA PWR-Ausgang - 1 Lautsprecher-Header - 1 Watchdog-Timer Ausgang - Von Super I/O zu schleppen RESETCON# Intervall - 256 Segmente, 0, 1, 2, ...255sec Leistungsanforderungen Eingang PWR - 12V~28V DC-In mit 4-poligem PWR-Steckerkabel oder DC-Buchse Einschalten - AT/ATX Unterstützt - AT : Direktes Einschalten des PWR, wenn der Stromeingang bereit ist - ATX: Drücken Sie die Taste, um das Gerät einzuschalten, nachdem der Stromeingang bereit ist Umgebung Betriebstemperatur - 0ºC ~ 60ºC Lagertemperatur - -40° C ~ 85° C Luftfeuchtigkeit bei Betrieb - 5% ~ 90% Luftfeuchtigkeit bei Lagerung - 5% ~ 90%
